亚洲精品视频在线免费,国产高清亚洲高清,久久精品国产无码二区,久久国产一二三区,日本免费欧美中文

詳情咨詢熱線: 15037927235 0379-69581002

行業(yè)百科
當前位置:首頁 > 新聞資訊 > 行業(yè)百科

知識篇——減少鑄件缺陷的10大準則!
知識篇——減少鑄件缺陷的10大準則!

鑄造企業(yè)在生產(chǎn)過程中,難免遇到縮孔、氣泡、偏析等鑄件缺陷,造成鑄件成品率低,重新回爐生產(chǎn)又面臨著大量的人力、電能的消耗。如何減少鑄件缺陷是鑄造人士一直關(guān)心的問題。 對于減少鑄件缺陷問題,來自英國伯明翰大學(xué)的教授John Campbell,John Campbell可謂是身經(jīng)百戰(zhàn),對減少鑄件缺陷有著獨到的見解。早在2001年,中國科學(xué)院金屬研究所研究員李殿中,開展熱加工過程組織模擬與工藝設(shè)計,就是在John Campbell教授的指導(dǎo)下完成的。今天洲際傳媒就為大家整理了一份由國際鑄造大師John Campbell 提出的減少鑄件缺陷的十大準則,希望對鑄造行業(yè)的同仁們有所幫助。 1、好鑄件從高質(zhì)量熔煉開始 一旦要開始澆注鑄件,首先要準備、檢查并處理好熔煉工藝。如果有要求,可采用能夠接受的zui低標準。然而,更好的選擇是:準備并采用接近于零缺陷的熔煉方案。 2、避免自由液面上產(chǎn)生湍流夾雜 這就要求避免前端自由液面(彎月面)流速過高。對于大部分金屬來說,zui大流速控制在0.5m/s。對于封閉式澆注系統(tǒng)或薄壁件,zui大流速會適當增加。這個要求也意味著金屬液的下落高度不能超過“靜滴”高度的臨界值。 3、避免金屬液中表面凝殼的層流夾雜 這就要求在整個充型過程,不要出現(xiàn)任何金屬液流的前端提前停止流動。充型前期的金屬液彎月面必須保持可運動狀態(tài),不受表面凝殼增厚的影響,而這些凝殼會成為鑄件一部分。要想獲得這種效果,金屬液前端可以設(shè)計成連續(xù)擴展的。實際中,只有底注“上坡”能實現(xiàn)連續(xù)不斷的上升過程。(如重力鑄造中,從直澆道底部開始向上流)。這就意味著: 底注式澆注系統(tǒng); 不要有“下坡”形式的金屬液落下或滑落; 不要出現(xiàn)大面積的水平流動; 不要出現(xiàn)由于傾倒或瀑布式流動而產(chǎn)生金屬液前端流動停止。 4、避免裹氣(產(chǎn)生氣泡) 避免澆注系統(tǒng)裹氣而產(chǎn)生的氣泡進入型腔??梢酝ㄟ^以下方式達到: 合理設(shè)計階梯型澆口杯; 合理設(shè)計直澆道,快速充滿; 合理使用“水壩”; 避免采用“井式”或其他開放式澆注系統(tǒng); 采用小截面橫澆道或在直澆道于橫澆道連接處附近使用陶瓷過濾片; 使用除氣裝置; 澆注過程無中斷。 5、避免砂芯氣孔 避免砂芯或砂型產(chǎn)生的氣泡進入型腔金屬液中。砂芯必須保證非常低的含氣量,或者采用適當?shù)呐艢庖宰柚股靶練饪桩a(chǎn)生。除非能保證完全干透,否則不能用黏土基砂芯或模具修復(fù)膠。 6、避免縮孔 由于對流影響及不穩(wěn)定的壓力梯度,厚大截面的鑄件是無法實現(xiàn)向上補縮。所以要遵循所有的補縮規(guī)律來保證良好的補縮設(shè)計,采用計算機模擬技術(shù)進行驗證,實際澆注樣件??刂粕靶秃蜕靶具B接處的飛邊水平;控制鑄型涂料厚度(如果有的話);控制合金及鑄型溫度。 7、避免對流 對流危害與凝固時間有關(guān)。薄壁和厚壁鑄件都能不受對流危害影響。而對于中等壁厚鑄件:通過鑄件結(jié)構(gòu)或工藝來降低對流危害; 避免向上補縮; 澆滿后翻轉(zhuǎn)。 8、減少偏析 預(yù)防偏析并控制在標準范圍內(nèi),或客戶允許的成分超限區(qū)域。如果可能,盡量避免通道偏析。 9、減少殘余應(yīng)力 輕合金固溶處理后不要進行水(冷水或熱水)介質(zhì)淬火。如果鑄件應(yīng)力看起來不大,可采用聚合物淬火介質(zhì)或強制空氣淬火。 10、給定基準點 所有的鑄件都必須給定用于尺寸檢查和加工的定位基準點。

+查看全文

25 2020-03

鑄造工藝規(guī)程在鑄造生產(chǎn)過程中起到的重要影響
鑄造工藝規(guī)程在鑄造生產(chǎn)過程中起到的重要影響

鑄造工藝規(guī)程是技術(shù)準備工作的核心,是用于指導(dǎo)生產(chǎn)的技術(shù)文件。它既是車間進行生產(chǎn)技術(shù)準備和科學(xué)管理的依據(jù),也是鑄造工藝技術(shù)水平的體現(xiàn)和技術(shù)經(jīng)驗的結(jié)晶。鑄造工藝規(guī)程編制水平的高低,對鑄件質(zhì)量、生產(chǎn)成本和效率起著關(guān)鍵性作用。 鑄造工藝裝備是指在鑄造生產(chǎn)過程中所用的各種模具、工具、夾具有量具等的總稱。主要有造型(芯)、合型、澆注等工藝過程中所用的模樣、芯盒、澆冒口模、砂箱、芯骨、金屬型、烘芯板、造型平板、定位銷以及造型、下芯的夾具、樣板、磨具、量具等各種鑄造工具。工藝裝備對于順利組織生產(chǎn),提高生產(chǎn)率和鑄件質(zhì)量,降低鑄件成本和勞動強度,是十分重要的。 為了使制定的鑄造工藝便于執(zhí)行、遵守和交流,制定的用于指導(dǎo)鑄造生產(chǎn)的技術(shù)文件統(tǒng)稱鑄造工藝規(guī)程。鑄造工藝規(guī)程分兩大類:一類是工藝守則(也稱操作規(guī)程)。特點是具有共用性。即對鑄件生產(chǎn)通用的生產(chǎn)環(huán)節(jié)如砂處理、造型(芯)、烘干、合型、熔煉、澆注、落砂清理等制定的每個鑄件普遍適用的工藝規(guī)程稱為工藝守則。它往往是用文字、表格說明工序的操作次序、方法、規(guī)范,以及所采取的材料和規(guī)格的技術(shù)文件,用于指導(dǎo)工序生產(chǎn)操作。 另一類是針對每個鑄件的特點和要求編制的工藝規(guī)程。對于大批量生產(chǎn)或重要鑄件的工藝規(guī)程的內(nèi)容包括:擬定的鑄造工藝方案、繪制的鑄造工藝圖、鑄件圖、模樣模板圖、芯盒圖、砂箱圖、鑄型裝配圖、工藝卡片等。對于單件、小批生產(chǎn)的普通鑄件的工藝規(guī)程可適當簡化。 鑄造工藝規(guī)程在生產(chǎn)中起下述作用: 1.有利于進行工藝設(shè)計,既能選擇合理的工藝方案,又能采用先進工藝,易于獲得優(yōu)質(zhì)低成本的鑄件。 2.有利于生產(chǎn)技術(shù)準備工作,如砂箱、芯骨、模具的制備。 3.是鑄造各工藝環(huán)節(jié)上進行技術(shù)檢驗的根據(jù),易找出造成鑄造缺陷的原因,并及時采取有效措施。 4.可不斷積累和總結(jié)經(jīng)驗,有利于提高生產(chǎn)效率。

+查看全文

24 2020-03

知識篇——鑄件皮下氣孔產(chǎn)生原因大集結(jié)
知識篇——鑄件皮下氣孔產(chǎn)生原因大集結(jié)

皮下氣孔的產(chǎn)生,是鑄造過程中各個環(huán)節(jié)和工序操作不當?shù)木C合反應(yīng)。形成原因復(fù)雜,影響因素很多,牽涉到每個人,每到工序,應(yīng)引起大家的高度重視。 原材料方面 1、含鈦(Ti)、含鋁(AI)高的原材料以及高合金鋼、不銹鋼等禁止使用。 2、銹蝕、氧化嚴重,油污、煤泥、廢砂多的原材料,清理干凈后使用。 3、潮濕、帶水的原材料,干燥后使用。 4、小于3mm的薄鐵皮(管件)等,禁止使用。 5、原材料長度要控制在300-400mm左右。 鐵水熔煉方面 1、原材料裝爐時,一定要緊實,盡量減少空間,以減少鐵水吸氣和氧化。 2、在每爐鐵水熔化過程中,徹底清渣至少2-3次,并且,清渣后要及時覆蓋聚渣和保溫材料覆蓋鐵水,避免鐵水長時間與空氣接觸吸氣和氧化。  3、熔化好的鐵水,高溫等待時間不超過10-15分鐘,否則,鐵水質(zhì)量會嚴重惡化,成為“死水”。  4、出鐵溫度不低于1540±10℃,出鐵后,要及時除渣,同時覆蓋聚渣保溫劑,防止鐵水降溫和氧化。 5、禁用不符合標準的增碳劑。 孕育劑方面 1、使用前應(yīng)經(jīng)300-400℃烘烤,去除其吸附的水分和結(jié)晶水。 2、孕育劑粒度5-10mm。 3、孕育劑含鋁量<1%。 澆注方面 1、大、小包一定要烘干烘透,濕包禁止使用,嚴禁用鐵水燙包代替烘干。 2、提高澆注溫度,高溫快澆。澆注原則:慢-快-慢。實踐證明,澆注溫度提高30-50℃,可使氣孔發(fā)生率大大降低。澆注時要讓鐵水始終充滿直澆道,中間不斷流,以迅速建立鐵水靜壓力,抵制界面氣體侵入。 3、小包鐵水溫度低于1350℃禁用,應(yīng)回爐提溫后使用。 4、加強擋渣、蔽渣,及時清除氧化皮,防止其帶入型腔。 混砂方面 1、嚴格控制型砂水分不大于3.5%。 2、型砂透氣性控制在130-180,濕壓強度120-140KPa,緊實率35-38%,型砂表面硬度>90。 3、選用優(yōu)質(zhì)膨潤土和煤粉。 4、按規(guī)定配入新砂。  5、每天混砂結(jié)束,要將多余型砂回收,并徹底清理和打掃混砂機。 模具和造型方面 1、模具分型面要設(shè)排氣孔槽或排氣道及暗氣室,以減輕氣體壓力。 2、在模具上增設(shè)暗氣室,以減輕氣體壓力。  3、在橫澆道或砂芯上面灑冰晶石粉(用量多少,通過試驗后確定)。 制芯方面 1、硅砂含水要求<0.2%,含泥量<0.3%。  2、制芯工藝:混砂前,硅砂需加熱至25-35℃,先將組分1加入砂中,混制1-2分鐘,再加入組分2,繼續(xù)混制1-2分鐘。兩組分加入量各為砂的質(zhì)量分數(shù)的0.75%. 3、由于聚異氰酸脂對水的敏感度較高,制好的砂芯存放時間不應(yīng)超過24小時。  4、三乙胺濃度和殘留量過高,易使鑄件產(chǎn)生皮下氣孔。

+查看全文

23 2020-03

鑄件機械粘砂缺陷的成因及防止措施
鑄件機械粘砂缺陷的成因及防止措施

機械粘砂又稱為金屬液滲透粘砂,是由液態(tài)金屬或金屬氧化物通過毛細管滲透或氣相滲透方式鉆入型腔表面砂粒間隙,在鑄件表面形成的金屬和砂粒機械混合的粘附層。清鏟粘砂層時可見金屬光澤。機械粘砂表面呈海綿狀,牢固地粘附在鑄件表面,多發(fā)生在砂型和砂芯表面受熱作用強烈及砂型緊實度低的部位,如澆冒口附近、鑄件厚大截面、內(nèi)角和凹槽處。 機械粘砂不僅影響鑄造鑄件的外觀質(zhì)量,甚至引起報廢,因此對鑄件的機械粘砂必須引起足夠的重視,以提高產(chǎn)品成品率。筆者結(jié)合多年的生產(chǎn)實踐經(jīng)驗并參閱有關(guān)資料,談?wù)勮T件機械粘砂的產(chǎn)生原因及其防止措施。  1、鑄件和模樣設(shè)計 如果鑄件和模樣的結(jié)構(gòu)會使砂型具有尖角、懸伸或突出的形狀,或具有扁薄的砂臺或砂芯,則這種設(shè)計會促進機械粘砂產(chǎn)生。因為這類結(jié)構(gòu)的鑄件會使砂型、砂芯局部熱量集中,其正常的性能受到破壞,砂型、砂芯表面提前潰散,熔融金屬或金屬氧化物易于滲入而產(chǎn)生機械粘砂。對此,可在熱量集中的部位采用特殊砂型,如鋯砂或橄欖石砂,以提高其長時間受熱或受高溫輻照的能力。  2、模樣  (1)模樣的工藝設(shè)計不良,使砂型舂不緊實或緊實度不勻,會造成型腔表面粗糙或疏松,對產(chǎn)生機械粘砂有直接影響。模樣的工藝設(shè)計常出現(xiàn)以下錯誤:  ①分模面選擇不當,致使上型過高,或在砂型中形成很深的型腔。  ②模樣在模底板上的位置布置不當,使凹陷處難于舂實,這可能是由于模樣距箱壁太近,或模樣排列過密所致。由于模樣排列過于擁擠,會引起鑄件產(chǎn)生脹砂,即使沒有明顯的脹砂,也會發(fā)生機械粘砂。由于產(chǎn)生缺陷的根源相同,機械粘砂和脹砂會出現(xiàn)在同一個鑄件上。  ③直澆道、冒口和橫澆道的位置布置不當,會出現(xiàn)不易舂實的凹陷部位,這與澆冒口系統(tǒng)的布局有關(guān)。  ④起模斜度<1.5°時,即使整個砂型的緊實度合適,也會使砂型表面撕裂,易于使金屬或金屬氧化物滲入。  (2)模樣的工藝結(jié)構(gòu)不良,導(dǎo)致金屬液靜壓力過高。由于靜壓力的增高,砂型的負荷也就加重,因此需要采用特殊的砂型或更緊實的造型方法,以抵擋金屬液對砂型的滲透壓力。  3、砂箱 砂箱的設(shè)計及構(gòu)造不合理,致使砂型緊實度不勻或舂砂過軟。  產(chǎn)生這些問題的一般原因如下:  (1)箱帶的位置不當,妨礙某些凹陷部位的舂實,因而導(dǎo)致砂型局部過軟,引起脹砂或機械粘砂。  (2)因砂箱太小造成舂砂不實。  (3)箱帶位置不當,使直澆道和冒口不能放在合適的位置上,以致冒口或直澆道與模樣間的型砂舂不緊實。又因該處必然造成熱量集中,使機械粘砂更為嚴重。因此,如直澆道或冒口的位置不能改變,則必須將箱帶割去一塊或整個去掉。  (4)上箱過高。機械粘砂通常與型腔表面的抗?jié)B透能力及金屬液的靜壓力有關(guān),金屬液壓力的大小,與金屬的密度和上箱高度有關(guān)。如從鑄件補縮需要出發(fā),上箱應(yīng)有一定高度,但型砂性能也一定要隨之加以改善。  4、澆冒口系統(tǒng) (1)澆冒口的位置不當導(dǎo)致砂型局部過熱,從而促使型腔表面過早毀壞,金屬液或在高溫下形成的金屬氧化物就更容易滲入型腔表面。  這類情況較典型的例子有下列幾種:  第yi,直澆道或冒口距型面過近,形成一個熱節(jié)區(qū),這一熱節(jié)區(qū)的砂型如未舂實,則機械粘砂缺陷就會十分嚴重。  第二,在一定的型腔表面上流過的金屬液過多,會把型面加熱到足以毀壞的程度。如果型腔中初期凝固的硬殼被后來流入的金屬液重熔,則粘砂就更為嚴重。  第三,在澆注時,凡能造成金屬液壓力過高的任何因素,均可能導(dǎo)致鑄件產(chǎn)生機械粘砂。當金屬液不僅壓力高,而且溫度也高時,情況尤為嚴重。  (2)直澆道、橫澆道和內(nèi)澆道的截面比例不當,使金屬液在澆注時不斷受到氧化,增加了金屬氧化物的數(shù)量,并導(dǎo)致對型砂的助熔作用。在澆注過程中,澆注系統(tǒng)應(yīng)始終充滿金屬液,否則,在澆注系統(tǒng)中的任何部位均能使金屬液受到氧化。  (3)冒口頸尺寸過大,將造成其周圍型砂過熱,這是一個較為普遍的問題。這一問題常是由于冒口頸太長引起的,為了使冒口頸中金屬液不致過早凝固,就不得不加大頸部尺寸。如果因為冒口頸設(shè)計不當導(dǎo)致補縮不到,那么zui好是縮短冒口頸,以防止凝固,而不是加大其尺寸。尺寸較小的冒口頸,可以減少砂型受熱。  (4)澆口杯或直澆道設(shè)計不當,以致澆注時卷入空氣造成金屬液氧化,這通常是由于湍流引起的,隨著金屬液表面氧化膜的不斷積累會引起機械粘砂。  5、型砂 (1)原砂粒度分布不均勻,會造成砂型緊實度低,原砂的粒度分布對砂型的zui大緊實度有直接影響。  (2)型砂的流動性和成型性差。  (3)殼型砂上樹脂的覆膜太薄,會使型殼的局部強度降低和局部砂粒未被樹脂覆蓋,往往由于這種簡單的原因,使鑄件發(fā)生機械粘砂。  (4)鑄型的透氣性過高,這是型砂顆粒太粗的另一種反映。透氣性和緊實度是相互影響的兩個因素。緊實度低則透氣性好,反之亦然。  (5)型砂中碳素材料或脫氧物質(zhì)不足,會產(chǎn)生過多的金屬氧化物,使氧化物濕潤砂粒而易于滲入。 6、制芯 (1)未刷涂料砂芯的砂粒太粗或粒度分布不佳,與原砂粒度分布不均勻一樣,對產(chǎn)生機械粘砂有影響。  (2)砂芯未舂實,與砂型未舂實的性質(zhì)一樣,對機械粘砂有重大影響。  (3)砂芯表面粗糙或多孔,會引起機械粘砂。熔融金屬或金屬氧化物浸潤了這種粗糙的或多孔的表面后就會滲入砂芯。  (4)砂芯在儲存期間吸濕。對砂芯來說,水分過多更為麻煩。因為砂芯水分過多不易察覺。有的砂芯看上去像是干的,但實際上其水分仍然很高。  (5)砂芯在搬運時操作不慎,或在涂料尚處于濕態(tài)時搬運而招致破損或擦傷涂層。其后果是造成砂芯上的涂料不夠,以致不能阻止金屬或金屬氧化物滲入砂芯。涂料破損處就好像在砂芯上開了一個出氣孔一樣,造成金屬液沸騰而產(chǎn)生機械粘砂。  (6)砂芯涂料浸入太淺,會直接引起機械粘砂。  (7)砂芯涂料的高溫強度低。由于涂料中的粘土不足,或是溶劑太多,以致粘結(jié)劑含量減少,造成涂料高溫強度降低而引起機械粘砂。  (8)芯砂混制不良,使砂芯個別部位強度過低,在澆注時造成崩落,因而產(chǎn)生機械粘砂。  (9)砂芯清掃和修整不良時,會直接造成機械粘砂。對砂芯加強檢驗,這類缺陷是應(yīng)該能夠避免的。  (10)砂芯在浸、噴涂料后未再次烘干。與砂芯在砂型中吸濕返潮一樣,涂層不干極易發(fā)生剝落與掉皮。  (11)芯盒不干凈,會使芯砂粘附在芯盒上,造成砂芯表面粗糙。質(zhì)量優(yōu)良的砂芯有致密的表面層,芯盒不干凈就得不到具有致密表面層的優(yōu)質(zhì)砂芯。  7、造型 (1)舂砂松軟和緊實度不均勻。在大多數(shù)情況下,舂砂緊實和緊實度均勻同樣重要。然而,有時緊實度不均勻比砂型整體松軟的危害更大。  (2)砂型修補不良。砂型修補面粗糙疏松,會引起機械粘砂;修型過度或修補部位水分過高,也會造成金屬液沸騰而引起機械粘砂。  (3)補砂不良的部位毛糙、疏松,會發(fā)生機械粘砂。  (4)砂型涂料不勻或不足。  (5)表干型的涂料干燥不勻或未充分烘干。  (6)脫模液用量過多會削弱砂型表面強度,促成金屬液沸騰而產(chǎn)生鑄件機械粘砂。  (7)砂型涂料的波美度太低,涂料就會被砂型吸入,因而發(fā)生涂料掉皮、掉屑或剝落而造成機械粘砂。  (8)模樣表面覆蓋的面砂量不足,這是常見的操作疏忽。  (9)冷熱材料(砂芯、砂型、芯撐、冷鐵等)接觸到一起。冷熱材料相遇,會使水分凝聚。水分能引起沸騰型機械粘砂,同時大幅增加氧化物的生成速度,隨后便會發(fā)生金屬氧化物的滲入。這是產(chǎn)生機械粘砂的一般原因,也是高壓造型產(chǎn)生機械粘砂的主要原因。  8、金屬成分 (1)易于形成流動性好的金屬氧化物,流動性好的金屬比表面張力高或粘稠的金屬更容易引起機械粘砂。  (2)合金中含有低熔點成分,如鉛青銅中的鉛就容易引起機械粘砂。因為鉛比母體金屬溫度還低很多時仍然處于流動狀態(tài)。  (3)需要高溫澆注的合金。由于合金流動性好,容易產(chǎn)生機械粘砂。此外,因澆注溫度高,加速了氧化物的生成速度,故更具有形成氧化性機械粘砂的傾向。  9、澆注 (1)澆注溫度過高時,不但會使金屬液流動性提高,還會使金屬液迅速氧化,因而加速了氧化性機械粘砂的發(fā)生。  (2)澆包抬得過高和上箱過高一樣,會形成過高的金屬壓頭,促使金屬或金屬氧化物進入砂型的孔隙中。

+查看全文

21 2020-03

消失模鑄造時進砂問題如何處理?
消失模鑄造時進砂問題如何處理?

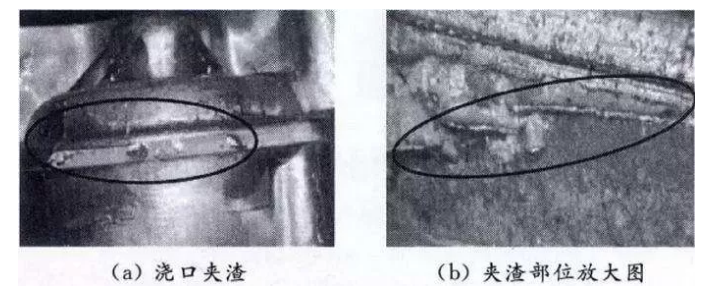

消失模進砂是消失模鑄造時常見的缺陷,進砂部位可能涉及到直澆道/橫澆道/內(nèi)澆道等,尤其是澆注系統(tǒng)與逐漸結(jié)合的部位。 消失模鑄造的夾渣缺陷 夾渣缺陷是指干砂粒、涂料及其他夾雜物在澆注過程中隨著鐵水進入鑄件而形成的缺陷。在機加工后的鑄件表面上,可看到白色或黑灰色的夾雜物斑點,單個或成片分布,白色為石英砂顆粒,黑灰色為渣、涂料、泡沫模型熱解后殘留物和其他夾雜。這種缺陷俗稱為“進砂”或“夾渣”,在消失模鑄造生產(chǎn)中該缺陷是一種很常見的缺陷。幾乎采用消失模鑄造的工廠是普遍存在的,且很難徹底根除。只有在每一道工序上采取多種措施且精心操作才能把“夾渣”降到很低,取得比較滿意的效果。  在消失模鑄件冷卻打箱后未清理前,根據(jù)鑄件及澆注系統(tǒng)表面狀況,即可以判定有沒有進砂和夾渣缺陷。如果澆口杯、直澆道、橫澆道、內(nèi)澆道和澆口表面或連接處以及鑄件表面粘砂嚴重或有裂紋狀粘砂存在,則基本可以肯定鑄件有夾渣和進砂缺陷。砸斷澆道棒或澆道拉筋,可看到斷口上有白色斑點,嚴重時斷口形成一圈白色斑點。這樣的鑄件,特別是板狀、圓餅狀鑄件機加工后加工面上就會有白色、黑灰色斑點缺陷。如果工序操作規(guī)程控制不嚴格,生產(chǎn)的鑄件嚴重的影響了鑄件質(zhì)量和定單完成的進度。 造成夾渣和進砂缺陷的原因 經(jīng)過我們在生產(chǎn)實踐中長期觀察證明,從澆口杯、直澆道、橫澆道、內(nèi)澆道至鑄件,所有部位都有可能造成進砂,特別是澆注系統(tǒng)與鑄件的結(jié)合部位。在整個生產(chǎn)過程中,澆注系統(tǒng)白模表面的涂料脫落開裂、白模結(jié)合部位的涂料脫落開裂、泡沫塑料白模表面的涂料脫落開裂、直澆道封閉不嚴密等因素是造成夾渣、進砂缺陷的zui主要原因。其次,工藝參數(shù)的選擇,如澆注系統(tǒng)凈壓頭大小、澆注溫度高低、負壓度大小、干砂粒度等因素,以及模型運輸過程及裝箱操作情況等都對鑄件夾渣和進砂缺陷有很大影響。只有在這些環(huán)節(jié)采取系統(tǒng)的措施、精心操作,才能把鑄件的夾渣缺陷減少和基本消除,獲得優(yōu)質(zhì)鑄件??朔A渣缺陷是一個系統(tǒng)工程。 減少和克服夾渣缺陷的方法和措施 進砂問題、夾渣缺陷是消失模鑄造生產(chǎn)的一大難題。目前消失模鑄造生產(chǎn)很成功的主要是三類產(chǎn)品,即抗磨件、管件和箱體類鑄件,它們都是很少加工或不加工的鑄件。對于加工面多且要求高的鑄件,夾渣缺陷是一個關(guān)鍵需要解決的問題。我們的經(jīng)驗是從以下幾個方面采取措施可以減少和消除夾渣缺陷: 1,涂料 消失模涂料的作用是: 1),提高鑄件表面光潔度、使鑄件粗燥度降低2-3個等級,提高鑄件表面質(zhì)量和使用性能。 2)減少和防止粘砂、砂孔缺陷。 3),有利于清砂、落砂。 4),將澆注時消失模融熔的液體和氣體順利通過涂料層排出到鑄型砂中去,而且防止金屬液滲入砂型,防止鑄件產(chǎn)生氣孔、金屬滲透和碳缺陷。 5),提高模樣強度和剛度,防止在運輸、填砂震動造型時產(chǎn)生變形和破壞,有利于提高鑄件尺寸精度和成品率。消失模鑄造用涂料要求具有強度、透氣性、耐火度、絕熱性、爆熱抗裂性、耐急泠急熱性、吸濕性、清理性、涂掛性、懸浮性、不流淌性等一系列性能,防止夾渣缺陷首先要求涂料具有高的強度和耐火性能。要求涂掛于白模表面的涂料層在烘干和運輸過程中不產(chǎn)生裂紋和開裂,即涂料應(yīng)具有足夠的室溫強度;而在澆注過程中,在高溫金屬的長時間沖刷作用下涂料層也要不脫落、不產(chǎn)生裂紋開裂,即有高的高溫強度。在液態(tài)金屬進入鑄型時直澆口封閉嚴密、鑄件和澆注系統(tǒng)表面的涂料層不脫落、不產(chǎn)生裂紋和開裂是防止夾渣缺陷的首要條件,如果澆道密封不嚴密,涂料層產(chǎn)生脫落、裂紋和開裂,大量砂粒、涂料和夾雜物就會進入金屬形成夾渣缺陷。強度和透氣性是涂料的兩個重要的性能,有時候要求澆注系統(tǒng)用的涂料要比鑄件涂料具有更高的耐火強度,以抵御高溫金屬長時間的沖刷作用而不脫落開裂。操作工在涂刷過程必須保證涂料的均勻性。 2.裝箱操作 在裝箱時模樣組(模型+澆注系統(tǒng))表面的涂料層不允許有任何脫落、裂紋和開裂,特別是在直澆道與橫澆道結(jié)合處、橫澆道與內(nèi)澆道結(jié)合處、內(nèi)澆口與鑄型結(jié)合處,只要有松動、裂紋、連接不牢靠就有可能進砂。這就要求結(jié)合處強度要高、涂料要比較厚,澆注系統(tǒng)要有足夠的剛性,必要時需設(shè)置拉筋或加固套。模樣組放置于砂箱底砂上時應(yīng)平穩(wěn),不允許懸空放置時即開始撒砂震動造型,以避免震裂涂料層。不要正對模樣猛烈加砂,應(yīng)先用軟管加砂,震動振實時再用雨淋設(shè)備撒砂。開始震動造型時震動要輕微、震幅要小,等干砂埋住模樣再大幅震動。在震動造型時澆注系統(tǒng)特別是直澆道時不允許掰、彎,以免涂料層破裂,要嚴密封閉直澆口以免進砂。整個裝箱、撒砂、震動、造型操作過程要非常仔細小心,一定要保證在澆注前模樣組涂料層沒有任何脫落、開裂和裂紋。在澆注前應(yīng)再次把澆口杯清理保證沒有浮砂、塵土和雜物。 3,澆注壓頭、溫度和時間 澆注時壓頭越高對澆注系統(tǒng)和鑄型的沖刷越大,沖壞涂料造成進砂的可能性也越大,對不同大小的鑄件壓頭要有所不同。要選擇容量合適的澆包,澆包要盡可能降低澆注高度,包嘴盡量靠近澆口杯,應(yīng)避免用大包澆小活。澆注溫度越高,對涂料性能要求就越高,就越容易產(chǎn)生粘砂夾渣等缺陷,應(yīng)選擇合適的澆注溫度。對于灰鑄鐵件,出爐溫度可在1480℃左右,澆注溫度為1380-1420℃;球鐵鑄件出爐溫度應(yīng)在1500℃以上,澆注溫度為1420-1450℃;鑄鋼件澆注溫度為1480-1560℃。一箱需鐵水300-500公斤的鑄鐵件澆注時間可控制在10-20秒左右。 4,負壓 消失模鑄造的澆注過程一般都是在真空條件下進行的,負壓的作用是緊實干砂、加快排氣、提高充型能力,在真空密封條件下澆注改善了工作環(huán)境。負壓度的大小對鑄件質(zhì)量有很大影響,過大的負壓度使金屬液流經(jīng)開裂、裂紋處時吸入干砂和夾雜物的可能性增加,也使鑄件的粘砂缺陷增加。過快的充型速度增加了金屬對澆道和鑄型的沖刷能力,易使涂料脫落進入金屬,也容易沖壞涂料層造成進砂。對于鑄鐵件,合適的負壓度一般0.025-0.04MPa。 5,設(shè)置擋渣、撇渣和集渣冒口 在澆注系統(tǒng)設(shè)置擋渣、撇渣和鑄件上設(shè)置集渣冒口和采取擋渣、撇渣措施有助于改善進砂和夾渣缺陷。 6,型砂 型砂粒度過粗、過細都影響夾渣和粘砂缺陷的產(chǎn)生,粒度過粗使粘砂夾渣缺陷增加。鑄鐵件一般采用粒度30/50的干石英砂(水洗砂)即可。 7,采用鐵水凈化技術(shù) 消失模鑄件的整個成型過程都要考慮鐵水凈化問題,這是消失模鑄造的關(guān)鍵技術(shù)之一。包括從鐵水熔煉、過熱、直至澆入鑄型的全過程均要考慮凈化問題,過濾技術(shù)是其中之一。

+查看全文

20 2020-03

知識篇——如何防止鑄件機械粘砂
知識篇——如何防止鑄件機械粘砂

機械粘砂又稱為金屬液滲透粘砂,是由液態(tài)金屬或金屬氧化物通過毛細管滲透或氣相滲透方式鉆入型腔表面砂粒間隙,在鑄件表面形成的金屬和砂粒機械混合的粘附層。清鏟粘砂層時可見金屬光澤。機械粘砂表面呈海綿狀,牢固地粘附在鑄件表面,多發(fā)生在砂型和砂芯表面受熱作用強烈及砂型緊實度低的部位,如澆冒口附近、鑄件厚大截面、內(nèi)角和凹槽處。 機械粘砂不僅影響鑄造鑄件的外觀質(zhì)量,甚至引起報廢,因此對鑄件的機械粘砂必須引起足夠的重視,以提高產(chǎn)品成品率。筆者結(jié)合多年的生產(chǎn)實踐經(jīng)驗并參閱有關(guān)資料,談?wù)勮T件機械粘砂的產(chǎn)生原因及其防止措施。 1、鑄件和模樣設(shè)計 如果鑄件和模樣的結(jié)構(gòu)會使砂型具有尖角、懸伸或突出的形狀,或具有扁薄的砂臺或砂芯,則這種設(shè)計會促進機械粘砂產(chǎn)生。因為這類結(jié)構(gòu)的鑄件會使砂型、砂芯局部熱量集中,其正常的性能受到破壞,砂型、砂芯表面提前潰散,熔融金屬或金屬氧化物易于滲入而產(chǎn)生機械粘砂。對此,可在熱量集中的部位采用特殊砂型,如鋯砂或橄欖石砂,以提高其長時間受熱或受高溫輻照的能力。  2、模樣  (1)模樣的工藝設(shè)計不良,使砂型舂不緊實或緊實度不勻,會造成型腔表面粗糙或疏松,對產(chǎn)生機械粘砂有直接影響。模樣的工藝設(shè)計常出現(xiàn)以下錯誤:  一是分模面選擇不當,致使上型過高,或在砂型中形成很深的型腔。  二是模樣在模底板上的位置布置不當,使凹陷處難于舂實,這可能是由于模樣距箱壁太近,或模樣排列過密所致。由于模樣排列過于擁擠,會引起鑄件產(chǎn)生脹砂,即使沒有明顯的脹砂,也會發(fā)生機械粘砂。由于產(chǎn)生缺陷的根源相同,機械粘砂和脹砂會出現(xiàn)在同一個鑄件上。  三是直澆道、冒口和橫澆道的位置布置不當,會出現(xiàn)不易舂實的凹陷部位,這與澆冒口系統(tǒng)的布局有關(guān)。  四是起模斜度<1.5°時,即使整個砂型的緊實度合適,也會使砂型表面撕裂,易于使金屬或金屬氧化物滲入。   (2)模樣的工藝結(jié)構(gòu)不良,導(dǎo)致金屬液靜壓力過高。由于靜壓力的增高,砂型的負荷也就加重,因此需要采用特殊的砂型或更緊實的造型方法,以抵擋金屬液對砂型的滲透壓力。  3、砂箱 砂箱的設(shè)計及構(gòu)造不合理,致使砂型緊實度不勻或舂砂過軟。  產(chǎn)生這些問題的一般原因如下:   (1)箱帶的位置不當,妨礙某些凹陷部位的舂實,因而導(dǎo)致砂型局部過軟,引起脹砂或機械粘砂。   (2)因砂箱太小造成舂砂不實。   (3)箱帶位置不當,使直澆道和冒口不能放在合適的位置上,以致冒口或直澆道與模樣間的型砂舂不緊實。又因該處必然造成熱量集中,使機械粘砂更為嚴重。因此,如直澆道或冒口的位置不能改變,則必須將箱帶割去一塊或整個去掉。   (4)上箱過高。機械粘砂通常與型腔表面的抗?jié)B透能力及金屬液的靜壓力有關(guān),金屬液壓力的大小,與金屬的密度和上箱高度有關(guān)。如從鑄件補縮需要出發(fā),上箱應(yīng)有一定高度,但型砂性能也一定要隨之加以改善。  4、澆冒口系統(tǒng)  (1)澆冒口的位置不當導(dǎo)致砂型局部過熱,從而促使型腔表面過早毀壞,金屬液或在高溫下形成的金屬氧化物就更容易滲入型腔表面。  這類情況較典型的例子有下列幾種:  第yi,直澆道或冒口距型面過近,形成一個熱節(jié)區(qū),這一熱節(jié)區(qū)的砂型如未舂實,則機械粘砂缺陷就會十分嚴重。  第二,在一定的型腔表面上流過的金屬液過多,會把型面加熱到足以毀壞的程度。如果型腔中初期凝固的硬殼被后來流入的金屬液重熔,則粘砂就更為嚴重。  第三,在澆注時,凡能造成金屬液壓力過高的任何因素,均可能導(dǎo)致鑄件產(chǎn)生機械粘砂。當金屬液不僅壓力高,而且溫度也高時,情況尤為嚴重。   (2)直澆道、橫澆道和內(nèi)澆道的截面比例不當,使金屬液在澆注時不斷受到氧化,增加了金屬氧化物的數(shù)量,并導(dǎo)致對型砂的助熔作用。在澆注過程中,澆注系統(tǒng)應(yīng)始終充滿金屬液,否則,在澆注系統(tǒng)中的任何部位均能使金屬液受到氧化。   (3)冒口頸尺寸過大,將造成其周圍型砂過熱,這是一個較為普遍的問題。這一問題常是由于冒口頸太長引起的,為了使冒口頸中金屬液不致過早凝固,就不得不加大頸部尺寸。如果因為冒口頸設(shè)計不當導(dǎo)致補縮不到,那么zui好是縮短冒口頸,以防止凝固,而不是加大其尺寸。尺寸較小的冒口頸,可以減少砂型受熱。   (4)澆口杯或直澆道設(shè)計不當,以致澆注時卷入空氣造成金屬液氧化,這通常是由于湍流引起的,隨著金屬液表面氧化膜的不斷積累會引起機械粘砂。  5、型砂  (1)原砂粒度分布不均勻,會造成砂型緊實度低,原砂的粒度分布對砂型的zui大緊實度有直接影響。   (2)型砂的流動性和成型性差。   (3)殼型砂上樹脂的覆膜太薄,會使型殼的局部強度降低和局部砂粒未被樹脂覆蓋,往往由于這種簡單的原因,使鑄件發(fā)生機械粘砂。   (4)鑄型的透氣性過高,這是型砂顆粒太粗的另一種反映。透氣性和緊實度是相互影響的兩個因素。緊實度低則透氣性好,反之亦然。   (5)型砂中碳素材料或脫氧物質(zhì)不足,會產(chǎn)生過多的金屬氧化物,使氧化物濕潤砂粒而易于滲入。  6、制芯  (1)未刷涂料砂芯的砂粒太粗或粒度分布不佳,與原砂粒度分布不均勻一樣,對產(chǎn)生機械粘砂有影響。   (2)砂芯未舂實,與砂型未舂實的性質(zhì)一樣,對機械粘砂有重大影響。   (3)砂芯表面粗糙或多孔,會引起機械粘砂。熔融金屬或金屬氧化物浸潤了這種粗糙的或多孔的表面后就會滲入砂芯。   (4)砂芯在儲存期間吸濕。對砂芯來說,水分過多更為麻煩。因為砂芯水分過多不易察覺。有的砂芯看上去像是干的,但實際上其水分仍然很高。   (5)砂芯在搬運時操作不慎,或在涂料尚處于濕態(tài)時搬運而招致破損或擦傷涂層。其后果是造成砂芯上的涂料不夠,以致不能阻止金屬或金屬氧化物滲入砂芯。涂料破損處就好像在砂芯上開了一個出氣孔一樣,造成金屬液沸騰而產(chǎn)生機械粘砂。   (6)砂芯涂料浸入太淺,會直接引起機械粘砂。   (7)砂芯涂料的高溫強度低。由于涂料中的粘土不足,或是溶劑太多,以致粘結(jié)劑含量減少,造成涂料高溫強度降低而引起機械粘砂。   (8)芯砂混制不良,使砂芯個別部位強度過低,在澆注時造成崩落,因而產(chǎn)生機械粘砂。   (9)砂芯清掃和修整不良時,會直接造成機械粘砂。對砂芯加強檢驗,這類缺陷是應(yīng)該能夠避免的。   (10)砂芯在浸、噴涂料后未再次烘干。與砂芯在砂型中吸濕返潮一樣,涂層不干極易發(fā)生剝落與掉皮。   (11)芯盒不干凈,會使芯砂粘附在芯盒上,造成砂芯表面粗糙。質(zhì)量優(yōu)良的砂芯有致密的表面層,芯盒不干凈就得不到具有致密表面層的優(yōu)質(zhì)砂芯。  7、造型  (1)舂砂松軟和緊實度不均勻。在大多數(shù)情況下,舂砂緊實和緊實度均勻同樣重要。然而,有時緊實度不均勻比砂型整體松軟的危害更大。   (2)砂型修補不良。砂型修補面粗糙疏松,會引起機械粘砂;修型過度或修補部位水分過高,也會造成金屬液沸騰而引起機械粘砂。   (3)補砂不良的部位毛糙、疏松,會發(fā)生機械粘砂。   (4)砂型涂料不勻或不足。   (5)表干型的涂料干燥不勻或未充分烘干。   (6)脫模液用量過多會削弱砂型表面強度,促成金屬液沸騰而產(chǎn)生鑄件機械粘砂。   (7)砂型涂料的波美度太低,涂料就會被砂型吸入,因而發(fā)生涂料掉皮、掉屑或剝落而造成機械粘砂。   (8)模樣表面覆蓋的面砂量不足,這是常見的操作疏忽。   (9)冷熱材料(砂芯、砂型、芯撐、冷鐵等)接觸到一起。冷熱材料相遇,會使水分凝聚。水分能引起沸騰型機械粘砂,同時大幅增加氧化物的生成速度,隨后便會發(fā)生金屬氧化物的滲入。這是產(chǎn)生機械粘砂的一般原因,也是高壓造型產(chǎn)生機械粘砂的主要原因。  8、金屬成分  (1)易于形成流動性好的金屬氧化物,流動性好的金屬比表面張力高或粘稠的金屬更容易引起機械粘砂。   (2)合金中含有低熔點成分,如鉛青銅中的鉛就容易引起機械粘砂。因為鉛比母體金屬溫度還低很多時仍然處于流動狀態(tài)。   (3)需要高溫澆注的合金。由于合金流動性好,容易產(chǎn)生機械粘砂。此外,因澆注溫度高,加速了氧化物的生成速度,故更具有形成氧化性機械粘砂的傾向。  9、澆注  (1)澆注溫度過高時,不但會使金屬液流動性提高,還會使金屬液迅速氧化,因而加速了氧化性機械粘砂的發(fā)生。   (2)澆包抬得過高和上箱過高一樣,會形成過高的金屬壓頭,促使金屬或金屬氧化物進入砂型的孔隙中。

+查看全文

19 2020-03

鑄造實用知識!如何防止鑄件晶粒粗大?
鑄造實用知識!如何防止鑄件晶粒粗大?

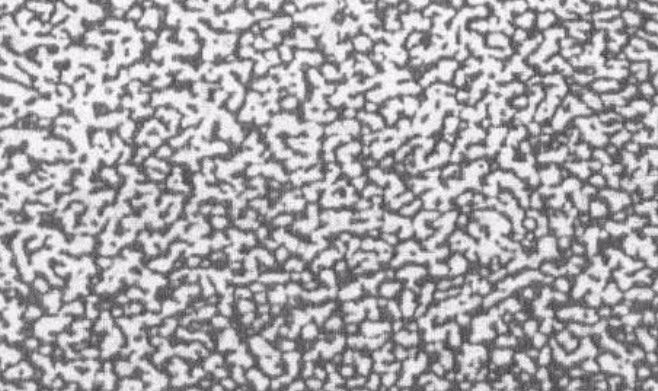

鑄件晶粒粗大是指經(jīng)過機械工或進行斷口檢驗時,顯示出晶粒組織過分粗大而不適合應(yīng)用的缺陷,這種晶粒粗大的組織,可能是遍布于鑄件整體,也可能發(fā)生于鑄件的局部。從本質(zhì)上講,晶粒粗大缺陷是一種冶金缺陷。筆者根據(jù)多年的生產(chǎn)實踐并參閱有關(guān)資料,談?wù)勮T件晶粒粗大缺陷產(chǎn)生的原因及防止措施。  1、鑄件結(jié)構(gòu)和工藝設(shè)計 (1)鑄件截面差異過大,會因為較厚的截面冷卻緩慢而造成該處晶粒粗大?;诣T鐵等對截面變化十分敏感的金屬,更容易產(chǎn)生此類缺陷。  防止產(chǎn)生這類缺陷的有效方法是避免鑄件截面尺寸過分懸殊,但這種途徑有時是鑄造工作者所無能為力的。因而就鑄造本身言,可通過采取設(shè)置冷鐵、控制澆注溫度或通過選擇合適的澆汁系統(tǒng)來減少這類問題的發(fā)生,降低這類缺陷的嚴重程度。采用冷鐵可加快鑄件較厚截面的冷卻速度; 澆注溫度過高,會使這類問題更為嚴重,應(yīng)予以避免;通過調(diào)節(jié)、修正澆注系統(tǒng)設(shè)計,使溫度低的金屬熔液位于鑄件截面較厚的部位,并在鑄件的厚截面處設(shè)計zui有效的冒口,以盡可能減小冒口的尺寸。 (2)對于帶孔鑄件,工藝設(shè)計人員有時沒有采用有助于減小有效截面尺寸的型芯,使未設(shè)芯的截面過厚而產(chǎn)生此缺陷,因此在工藝設(shè)計時,應(yīng)盡可能在較厚的截面中設(shè)置砂芯。  (3)在某些情況下,鑄件截面并不太厚,但因某一較窄的凹陷部位或型芯在鑄件中形成熱匯截面,其結(jié)果和厚大截面一樣。例如.在鑄件較深部位的一個柱狀臍子處,可能需要設(shè)置型芯,而這樣就會造成冷卻緩慢。在不能設(shè)計進行修改的情況下,除非可以降低金屬溫度,或重新沒置澆口,zui好的解決辦法是在型芯或鑄型截面處設(shè)置冷鐵。  (4)工藝設(shè)計時加工余量留得過大,不僅增加了切削加工的費用,還會把較致密的鑄件表層切削掉,并暴露出中心冷卻較慢的疏松部分。這種設(shè)計毫無可取之處,因為無論從鑄造還是從機械加工的角度來看都是不合理的,解決辦法是改變鑄件的設(shè)計。如果不允許更改設(shè)計,那么正確的方法則是采用冷鐵、控制澆注溫度及調(diào)整澆注系統(tǒng)。  (5)在厚截面處型芯設(shè)計不合適,型芯支撐不正確,或采用其他引起偏芯的技術(shù),會造成鑄件截面的變化,從而引起晶粒粗大。  2、澆冒口系統(tǒng) (1)未能實現(xiàn)順序凝固 澆注系統(tǒng)未能很好地實現(xiàn)順序凝固,通常是造成晶粒粗大的原因。對于截面變化急劇的鑄件,必須允分注意內(nèi)澆口的數(shù)量和位置。為了進行補縮,在冒口的作用區(qū)保持灼熱的熔融金屬,會使厚截面的冷卻速度降低到產(chǎn)生粗大晶粒的程度。冒口設(shè)計不當,如冒口頸過長,冒口墊設(shè)計不當,或冒口尺寸太大,都會在較厚截面處造成過多熱量的匯集。  (2)易于造成熱匯的澆冒口分布 同樣,為了對厚截面進行補縮,常會在局部區(qū)域造成過分的熱量匯集。例如,因為側(cè)冒口會造成厚截面的過熱并減緩冷卻速度,所以有時不便于在實際操作中使用。實際生產(chǎn)中需通過合理的冒口設(shè)計,盡可能減小冒口的尺寸。 (3)在內(nèi)澆口或冒口與鑄件連接處造成局部熱節(jié) 內(nèi)澆口或冒口頸部較短,對于補縮是有利的,但卻會使橫澆道或冒口太靠近鑄件,減緩了該部位的冷卻速度。而增大冒口頸部,又會給補縮帶來問題。因此zui好的措施是采取有效的冒口設(shè)計,盡可能減少冒口的尺寸,不使橫澆道和冒口過于接近易于形成粗大品粒的關(guān)鍵截面,恰當?shù)卦O(shè)置橫澆道和冒口,以實現(xiàn)補縮。  (4)內(nèi)澆口數(shù)量不足 內(nèi)澆口數(shù)量太少,不僅易于造成沖砂,同時還會造成局部熱節(jié)和粗大晶粒組織。這種現(xiàn)象普遍存在于所有的鑄造金屬中,即使是澆注溫度較低的鋁合金也會出現(xiàn)這種情況。在某些情況下,因為澆口數(shù)量太少,會導(dǎo)致產(chǎn)生縮松缺陷。這種縮松缺陷可能會掩蓋由于同樣原因造成的晶粒粗大的缺陷。實際上,當晶粒粗大缺陷嚴重惡化時,就變成了一種縮松缺陷,因而對這兩種缺陷的防治措施,常常是相同的。 3、型砂 只有當型砂使型壁產(chǎn)生的位移足以導(dǎo)致增加臨界截面(易于形成粗大晶粒的截面)的截面尺寸時,型眇才是造成晶粒粗大缺陷的一個因素。由于在厚截面處的型壁移動可能zui大,所以這種缺陷還是有可能產(chǎn)生的,此時所產(chǎn)生的品粒粗大缺陷和脹砂有關(guān)。  4、制芯 生產(chǎn)中應(yīng)避免采用未烘透或空氣硬化的油砂芯,因為這種型芯可能會產(chǎn)生放熱反應(yīng),從而造成熱量過分匯集。這種情況或出現(xiàn)于大型鑄件,或出現(xiàn)于采用具有放熱性能粘接劑的厚大型芯。從某種意義來說,這種型芯起著一種***率的絕熱體的作用,并把金屬熔液的冷卻速度減緩到了危險的程度。  5、造型 (1)缺少能促使加快冷卻速度的通氣孔就較厚的鑄件截面來說,鑄件的冷卻速度與通過型砂散出熱量的速度有關(guān)。排氣充分會有助于水氣迅速排出,從而產(chǎn)生一種致冷的效應(yīng)。  (2)未設(shè)置激冷釘或冷鐵這種情況通常是因為粗心疏忽所致。  6、化學(xué)成分 從本質(zhì)上來說,晶粒粗大和金屬的化學(xué)成分與冷卻速度的配合有關(guān),因此選擇這種配合是非常重要的。如果冷卻速度難以調(diào)節(jié),那么粗晶組織必定是起因于金屬的化學(xué)成分不當。由于金屬成分的重要性,現(xiàn)將每一種金屬簡述如下。  (1)灰鑄鐵和可鍛鑄鐵 碳當量過高,碳和硅效應(yīng)的數(shù)學(xué)計算,通??梢愿爬椋篊E=C+1/3Si,晶粒粗大可能是因為碳過量或硅過量,或者碳硅過量所致。與硅相比,碳的效應(yīng)相當其3倍,所以碳的做量變化,要比硅的同量變化危險得多。碳、硅的這種作用,既影響到可鍛鑄鐵,也影響到灰鑄鐵。對可鍛鑄鐵而言,晶粒粗大既不呈現(xiàn)為黑色,也不呈現(xiàn)出表示初生石墨的麻口,而是以一般的晶粒粗大的形式呈現(xiàn),這是由于含碳或含硅量過高,或者二者均過高。磷也會對晶粒粗大產(chǎn)生影響。當wp=0.1%時,會加重縮孔缺陷,特別是在冷卻較緩慢的截面部位加重晶粒粗大缺陷的程度。  (2)鑄鋼 在鑄鋼的熔化和脫氧操作中,加入了一些會延緩晶粒長大的元素,因此和鍛鋼相比,鑄鋼不太容易形成品粒粗大。因成分而引起品粒粗大的鑄鋼件,可通過退火或正火處理得到細化。  (3)鋁合金 鐵雜質(zhì)會使鑄鋁件品粒粗大,脆性增加,這類缺陷多數(shù)是由于熔化操作不當所致。在鋁合金中,特別是那些要求過熱的鋁合金,加入適量的細化品粒合金元素是必要的。  (4)銅合金 銅合金中晶粒粗大的缺陷常被針孔、氣孔或縮松所掩蓋。銅合金因成分變化會造成品粒粗大,但通??偸窍瘸霈F(xiàn)針孔、氣孔或縮松。 7、熔化 熔化操作小當會對合余的品粒組織產(chǎn)生影響。對于不同的鑄造金屬,必須采取小同的熔化工藝。  (1)沖天爐熔化灰鑄鐵 鼓風(fēng)量和焦炭不平衡,會造成過量增碳。例如,底焦高度過高和降低鼓風(fēng)量會造成過量增碳。當爐襯熔蝕后,增碳會更加嚴重。因為沖天爐直徑變大后,為了保持同樣的含碳量,需增加鼓風(fēng)量。在過高的溫度下熔化會增加碳量,如果采用熱風(fēng)熔煉,就會遇到這種情況。根據(jù)經(jīng)驗,鼓風(fēng)溫度每增加55℃,就會增加0.10%的碳(質(zhì)量分數(shù))。如果采用氧氣來提高溫度,并不一定會產(chǎn)生同樣的問題。 出鐵液的間隔過長,或鐵液停留在爐缸中的時間過長,也會導(dǎo)致增碳。生產(chǎn)低碳鑄鐵一般都采用較淺的爐缸,并縮短出鐵液的間隔時間,盡量做到連續(xù)出鐵液。 間斷熔化會造成過量增碳,導(dǎo)致產(chǎn)生粗晶組織。另外,因停風(fēng)而使熔化間斷,幾乎無一例外地導(dǎo)致碳和硅含量的波動。停風(fēng)之后,通常需要15min,才能重新獲得原來規(guī)定的化學(xué)成分。  (2)可鍛鑄鐵 爐料稱重或配料中產(chǎn)生的偏差會導(dǎo)致化學(xué)成分的變化;爐內(nèi)鼓風(fēng)量沒有保證,會影響化學(xué)成分的控制;熔化過熱或火焰中充煙,都會造成增碳。  (3)黃銅和青銅 采用臟污的坩堝,以及在坩堝的底部和側(cè)壁處留有上一爐熔化時所殘余的凝殼或金屬薄層,都會造成對下一次熔化的污染,因此生產(chǎn)中應(yīng)避免使用來源不明的廢料,防止在金屬爐料內(nèi)摻入會產(chǎn)生氣體的原材料,如濕的、油污染的或其他臟污的材料。  (4)鋁 因熔化溫度控制不當而使鋁液過熱,是造成鋁合金晶粒粗大的常見原因。因此生產(chǎn)中應(yīng)將過熱的鋁液緩慢地冷卻下來,使其降到較低的澆注溫度。此外,在配料過程中粗心大意或者爐料污染,也會引起晶粒粗大缺陷。  8、澆注 對所有金屬來說,澆注溫度過高都容易造成晶粒粗大缺陷。  9、其它 (1)冷卻速度過慢 除了與設(shè)計、澆注系統(tǒng)和金屬成分有關(guān)外,還與其他因素有關(guān),如型砂緊密度偏低、當需要采用而沒有采用冷鐵、澆注和落砂之間的時間間隔過長,以及落砂后將灼熱的鑄件堆放在一起等。  (2)熱處理不當 也是造成某些金屬品粒粗大的主要原因之一。  (3)機械加工不當 不恰當?shù)臋C械加工會使實際上致密的鑄件看上去像是具有晶粒粗大缺陷的樣子。所謂機械加工不當,是指刀具磨得不合理、刀具過鈍、切削速度或進刀控制有誤,以及粗加工方法不當?shù)?,這些都會造成帶有某種損傷的多孔外觀,這種外觀會使人們認為鑄件存在晶粒粗大的缺陷。

+查看全文

18 2020-03

鑄鋼件生產(chǎn)工藝要求及質(zhì)量標準
鑄鋼件生產(chǎn)工藝要求及質(zhì)量標準

一、混砂工藝標準 (一)材料要求: 1、造型砂:符合GB9442-88 、JB435-63細粒砂要求,一般選用二氧化硅含量較高的天然砂或石英砂,原砂粒度根據(jù)鑄件大小及壁厚確定,原砂的含泥質(zhì)量分數(shù)應(yīng)小于2%,原砂中的水份必須嚴格控制,且一般應(yīng)進行烘干。 2、水玻璃:水玻璃模應(yīng)根據(jù)鑄件大小來確定。 (1)小砂型(芯)為加速硬化采用選用M=2.7—3.2的高模數(shù)水玻璃。 (2)中型砂型(芯)可選用M=2.3—2.6的水玻璃。 (3)生產(chǎn)周期長的大型砂型(芯)選用M=2.0—2.2的低模數(shù)水玻璃。 (二)混制比例(質(zhì)量分數(shù)%) 造型砂/水玻璃=100:6~8 (三)混制時間:一般情況下混制5分鐘,室溫或水玻璃密度較大時可適當延長混砂時間。 (四)混制后要求:混制好的造型砂要求無塊狀或團狀,流動性較好。 二、造型工藝要點: (一)基本原則: 1、質(zhì)量要求高的面或主要加工面應(yīng)放在下面。 2、大平面應(yīng)放在下面。 3、薄壁部分應(yīng)放在下面。 4、厚大部分應(yīng)放在上面。 5、應(yīng)盡量減少砂芯的數(shù)量。 6、應(yīng)盡量采用平直的分型面。 (二)基本要求: 1、木模:要求輪廓完整,無裂紋、無破損、無殘缺,表面光潔,尺寸符合鑄造工藝圖紙要求,并經(jīng)常進行尺寸校驗。 2、砂箱:砂箱的尺寸大小應(yīng)根據(jù)木模規(guī)格確定,大、中型砂箱應(yīng)焊接箱筋。 3、澆注系統(tǒng):根據(jù)鑄件的結(jié)構(gòu)特點的工藝要求,選擇適宜的澆注系統(tǒng),通常采用頂注式、底注式。 (1)澆注系統(tǒng)設(shè)置基本原則:澆口、冒口安放位置合理,大小適宜不妨礙鑄件收縮,便于排氣、落砂和清理,應(yīng)使鑄型尺寸盡量減少,簡化造型操作,節(jié)省型砂用量和降低勞動強度。 (2)內(nèi)澆道位置的注意事項。 1)內(nèi)澆道不應(yīng)設(shè)在鑄件重要部位。 2)應(yīng)使金屬液流至型腔各部位的距離zui短。 3)應(yīng)不使金屬液正面沖擊鑄型和砂芯。 4)應(yīng)使金屬液能均勻分散,快速地充滿型腔。 5)不要正對鑄型中的冷鐵和芯撐。 4、冒口 (1)冒口設(shè)置基本原則: 1)根據(jù)鑄件的結(jié)構(gòu)和工藝要求正確選擇冒口的形狀、大小和安放位置。 2)根據(jù)冒口的有效補縮范圍合理地確定冒口數(shù)量。 (2)冒口設(shè)置基本要求: 1)對于壁厚不均勻的鑄件,每個熱節(jié)部位都必須設(shè)置冒口。 2)應(yīng)盡量設(shè)置在鑄件被補縮部位的頂部或近旁。 3)當鑄件在不同高度上有熱節(jié)需要補縮時,可設(shè)置多個冒口,但各冒口的補縮區(qū)必須隔開。 4)冒口zui好不設(shè)置在鑄件重要的或受力較大的部位。 5)應(yīng)盡量使內(nèi)澆道通過冒口。 6)冒口應(yīng)盡量不設(shè)置在鑄件應(yīng)力集中處。 7)冒口zui好設(shè)置在鑄件需要機械加工的表面上。 (三)造型操作: 1、操作流程 順序是:選取合適砂箱→放置木模→填砂→緊實→放置上砂箱→安置澆冒口→填砂→緊實→起模修型→硬化 2、操作方法及質(zhì)量標準 (1)根據(jù)鑄件模型的形狀和大小,選取合適的砂箱。 (2)把鑄件模型放到砂箱內(nèi)的適當位置。 (3)往砂箱中加入適當造型砂,使用工具將砂箱中的造型砂緊實,緊實程度要適中。 (4)用刮板刮去高出砂箱的造型砂,使砂型表面和砂箱的邊緣平齊。 (5)用毛刷清理模型表面浮砂,覆蓋塑料薄膜并使薄膜平整。 (6)放置上砂箱,上、下砂箱箱口要對齊。 (7)在上砂箱中合適位置放置澆冒口,添加造型砂并緊實。 (8)分箱起模,修型并扎氣眼硬化。 3、砂型型腔質(zhì)量要求 (1)砂型無飛邊、無毛刺、無殘缺,型腔內(nèi)干凈無殘砂等異物。 (2)型腔應(yīng)干燥,硬化程度高,合箱前要保證充分干燥(冬季可適當延長硬化和烘烤時間)。 (3)砂型輪廓完整、清晰,合箱箱印或記號完整清晰。 (4)澆口、冒口位置設(shè)置合理、大小符合要求;排氣孔通暢、澆注系統(tǒng)根據(jù)鑄件設(shè)置合理。 4、合箱 合箱就是把砂型和砂芯按要求組合在一起成為鑄型的過程。習(xí)慣上也稱拼箱、配箱或扣箱。 合箱工作一般按以下步驟進行: (1) ***檢查、清(掃、修理所有砂型和砂芯,特別要注意檢查砂芯的烘干程度和通氣道是否通暢。不符合要求者,應(yīng)進行返修或廢棄。 (2) 按下芯次序依次將砂芯裝入砂型,并嚴格檢查和保證鑄件壁厚、砂芯固定、芯頭排氣和填補接縫處的間隙。 (3) 仔細清除型內(nèi)散砂,***檢查下芯質(zhì)量,在分型面上沿型腔外圍放上一圈泥條或石棉繩,以保證合箱后分型面密合,避免液態(tài)金屬從分型面間隙流出。隨后即可正式合上箱。 (4) 放上壓鐵或用螺栓、金屬卡子固緊鑄型。放好澆口杯、冒口圈。在分型面四周接縫處抹上砂泥以防止跑火。zui后***清理場地,以便安全方便地澆注。 三、鋼液的熔煉工藝要求: (一)操作流程 選擇爐料(廢鋼)→熔化鋼液→清理鋼液廢渣→添加金屬礦石→鋼液材質(zhì)化驗分析→根據(jù)化驗分析進行鋼液材質(zhì)處理→脫氧→鋼液出爐 (一)爐料的選擇要求: 1、根據(jù)準備澆鑄件材質(zhì)的要求,合理選擇爐料搭配使用。產(chǎn)品鋼號,應(yīng)在投料時就控制成份含量。出爐前半小時取爐前樣送檢分析。 2、對含有油污,污垢的爐料下爐前要進行清理。 3、對含有鍍鋅的爐料zui好不用。 4、所選用的爐料必須嚴格控制S、P有害元素的含量。 5、嚴格遵守熔煉工藝制度。盡量采用滿功率,快速溶煉。 (二)澆注前鋼液材質(zhì)化驗 出爐前半小時取爐前樣送檢進行化驗分析,鋼液的材質(zhì)應(yīng)符合鑄件材質(zhì)允許的范圍內(nèi),不符合的應(yīng)進行調(diào)質(zhì),直到符合要求。 (三)脫氧 把鋼液表面的雜質(zhì)處理后,進行脫氧處理: 1、脫氧劑加入順序:先加錳鐵,后加硅鐵,zui后加入純鋁。 注:脫氧劑錳鐵、硅鐵在出爐前5—8分鐘加入,純鋁在出爐時加入。鋼液1480—1500℃加錳鐵、硅鐵,1610—1630℃加純鋁。 2、脫氧劑的加入量(占鋼液質(zhì)量分數(shù)%) 脫氧劑名稱 錳鐵 硅鐵 硅鈣粉 純鋁 脫氧劑用量 0.1—0.2 0.05—0.07 0.2—0.3 0.04—0.06 注:脫氧劑可分多批次加入,鋼包每次接鋼水前,應(yīng)放入小塊純鋁進行終脫氧處理。 四、澆注工藝要求 (一) 澆注前的準備工作 (1) 了解澆注合金的種類、牌號、待澆注鑄型的數(shù)量和估算所需金屬液的重量。 (2) 檢查澆包的修理質(zhì)量、烘干預(yù)熱情況及其運輸與傾轉(zhuǎn)機構(gòu)的靈活性和可靠牲。 (3) 熟悉各種鑄型在車間所處的位置,以確定澆注次序。 (4) 檢查澆口、冒口圈的安放及鑄型的緊固情況。 (5) 清理澆注場地,保證澆注安全。 (二) 澆注操作要點 為了獲得合格鑄件,必須控制澆注溫度、澆注速度,嚴格遵守澆注操作規(guī)程。 (1) 澆注溫度 澆注溫度對鑄件質(zhì)量影響很大,因此應(yīng)根據(jù)合金種類、鑄件結(jié)構(gòu)和鑄型特點確定合理的澆注溫度范圍。金屬液由爐中注入澆包時,溫度都會降低。根據(jù)碳鋼的型號,選擇適宜的澆注溫度,一般澆注溫度在1540—1580℃(澆包內(nèi)鋼水溫度)。 (2) 澆注操作要點 1) 澆注之前需除去澆包中金屬液面上的熔渣。 2)依規(guī)定的澆注速度和時間范圍進行澆注。 3) 有冒口的鑄型,澆注后期應(yīng)按工藝規(guī)范進行點注和補注。對大中型鑄件在澆注成型后,冒口要加保溫鹽進行保溫。補火要及時,大型冒口要采取多次補火,補火時間要控制在冒口內(nèi)的鋼液凝固結(jié)殼前進行。 4)一般澆注大、中型鑄鋼件時,鋼水要在鋼包內(nèi)靜置1—2min鎮(zhèn)靜后進行澆注。 5)在保證型腔內(nèi)的氣體排出順暢的條件下,對要求同時凝固的鑄件可采用較高澆注速度,對要求實現(xiàn)順序凝固的鑄件,盡可能采用較低的澆注速度。 6)較厚大鑄件或采用底注式澆注系統(tǒng)時,澆注速度可先快后慢,對薄壁小件澆注速度可先慢后快。 7)溫高緩,溫低急;引流準、澆注穩(wěn),收流猛;包口近杯,不斷流,不準碰杯,注意擋渣,防止飛濺,不準半澆,允許點補(縮),遇有穿漏,迅速處理。 8) 澆注后待鑄件凝固完畢,要及時卸除壓鐵和箱卡,以減少鑄件收縮阻力,避免裂紋。 五、鑄件清理 鑄件凝固冷卻到一定溫度后,把鑄件從砂箱中取出,去掉鑄件表面及內(nèi)腔中的型砂和芯砂的工藝過程稱為落砂,落砂通常分為人工落砂和機械落砂兩種。 鑄件在未完全凝固前,不準搬動鑄件,也不準在600℃以上噴水強冷。鑄件一般經(jīng)自然冷卻2—3小時后進行清件。 (一)工作流程 清理鑄件表面、型腔廢砂→氣割鑄件澆口、冒口、毛刺→再次清理鑄件殘砂→焊補鑄件→打磨鑄件→質(zhì)量驗收 (二)操作方法及質(zhì)量標準 1、準備工作 按照要求佩戴好勞保用品,并對工作環(huán)境進行安全確認;準備好所用機器設(shè)備和工具,并認真檢查,確保機器設(shè)備、工具完好,能正常、安全運行和使用。 2、正常操作 (1)利用風(fēng)鎬或水清砂機進行鑄件廢砂清理。 (2)鑄件廢砂清理完畢,按照《氣割安全技術(shù)操作規(guī)程》操作割槍,切割鑄件澆口、冒口、飛邊、毛刺。 (3)鑄件切割完畢,符合要求。按照《電焊工安全技術(shù)操作規(guī)程》操作電焊機,對鑄件殘缺部位進行焊補,確保鑄件完整。 (4)焊補完畢,復(fù)合工藝要求。利用砂輪機對鑄件切割、焊補等部位進行打磨處理,保證切割部位和焊補部位光潔、平整。 (5)打磨完畢,進行驗收,準備熱處理 六、鑄鋼件退火熱處理 鑄鋼件退火是將鑄鋼件加熱到AC3以上20-30℃,保溫一定時間冷卻的熱處理工藝。 (一)退火熱處理工藝一般要求: 1、按照熱處理工藝要求升溫、冷卻。 2、將需要熱處理的鑄件按合金種類、鑄件大小、壁厚相同的類型進行退火。 3、根據(jù)鑄件的形狀、壁厚、化學(xué)成分選擇合適的加熱速度。 (二)退火熱處理具體操作 1、退火爐的檢查 (1)爐門關(guān)閉正常、嚴密。 (2)無跑煙、跑火現(xiàn)象。 (3)熱電偶完好。 (4)溫度儀指示正常。 (5)鼓風(fēng)機運行正常 2、工件填裝要求: (1)工件裝填不得過于嚴密,須留有一定空隙。 (2)工件碼放須穩(wěn)固、整齊。 (3)工件碼放應(yīng)堅持防止加熱變形的原則。 3、工件加熱、保溫、降溫冷卻要求 (1)加熱:通常以200-400℃/小時的速度加熱到860℃. (2)保溫:根據(jù)工件的厚度確定保溫時間為2-3小時左右。 (3)降溫:隨爐緩慢冷卻到500℃后出爐,空氣冷卻至正常。 (三)工件出爐 工件冷卻至正常溫度后出爐,應(yīng)分類碼放整齊。 七、鑄鋼件質(zhì)量驗收標準 1、外形完整、光潔;無飛邊、毛翅、殘缺,多肉;無砂眼、氣孔、縮孔等鑄造缺陷。 2、形狀、尺寸,加工量符合鑄造工藝圖紙要求。 3、各種元素含量在規(guī)定范圍內(nèi)。 4、符合GB/T11352-89一般工程用碳鋼件的質(zhì)量標準。

+查看全文

17 2020-03

鑄造模具五大缺陷及其解決方案
鑄造模具五大缺陷及其解決方案

缺陷一:鑄造縮孔   主要原因有合金凝固收縮產(chǎn)生鑄造縮孔和合金溶解時吸收了大量的空氣中的氧氣、氮氣等,合金凝固時放出氣體造成鑄造縮孔。  解決的辦法: 1)放置儲金球。 2)加粗鑄道的直徑或減短鑄道的長度。 3)增加金屬的用量。 4)采用下列方法,防止組織面向鑄道方向出現(xiàn)凹陷。 a.在鑄道的根部放置冷卻道。 b.為防止已熔化的金屬垂直撞擊型腔,鑄道應(yīng)成弧形。 c.斜向放置鑄道。 缺陷二:鑄件表面粗糙不光潔缺陷   型腔表面粗糙和熔化的金屬與型腔表面產(chǎn)生了化學(xué)反應(yīng),主要體現(xiàn)出下列情況。 1)包埋料粒子粗,攪拌后不細膩。 2)包埋料固化后直接放入茂福爐中焙燒,水分過多。 3)焙燒的升溫速度過快,型腔中的不同位置產(chǎn)生膨脹差,使型腔內(nèi)面剝落。 4)焙燒的zui高溫度過高或焙燒時間過長,使型腔內(nèi)面過于干燥等。 5)金屬的熔化溫度或鑄圈的焙燒的溫度過高,使金屬與型腔產(chǎn)生反應(yīng),鑄件表面燒粘了包埋料。 6)鑄型的焙燒不充分,已熔化的金屬鑄入時,引起包埋料的分解,發(fā)生較多的氣體,在鑄件表面產(chǎn)生麻點。 7)熔化的金屬鑄入后,造成型腔中局部的溫度過高,鑄件表面產(chǎn)生局部的粗糙。   解決的辦法: a.不要過度熔化金屬。 b.鑄型的焙燒溫度不要過高。 c.鑄型的焙燒溫度不要過低(磷酸鹽包埋料的焙燒溫度為800度-900度)。 d.避免發(fā)生組織面向鑄道方向出現(xiàn)凹陷的現(xiàn)象。 e.在蠟型上涂布防止燒粘的液體。 缺陷三:鑄件發(fā)生龜裂缺陷   有兩大原因,一是通常因該處的金屬凝固過快,產(chǎn)生鑄造缺陷(接縫);二是因高溫產(chǎn)生的龜裂。 1)對于金屬凝固過快,產(chǎn)生的鑄造接縫,可以通過控制鑄入時間和凝固時間來解決。鑄入時間的相關(guān)因素:蠟型的形狀。鑄到的粗細數(shù)量。鑄造壓力(鑄造機)。包埋料的透氣性。凝固時間的相關(guān)因素:蠟型的形狀。鑄圈的zui高焙燒溫度。包埋料的類型。金屬的類型。鑄造的溫度。 2)因高溫產(chǎn)生的龜裂,與金屬及包埋料的機械性能有關(guān)。下列情況易產(chǎn)生龜裂:鑄入溫度高易產(chǎn)生龜裂;強度高的包埋料易產(chǎn)生龜裂;延伸性小的鎳烙合金及鈷烙合金易產(chǎn)生龜裂。   解決的辦法:   使用強度低的包埋料;盡量降低金屬的鑄入溫度;不使用延展性小的。較脆的合金。 缺陷四:球狀突起缺陷   主要是包埋料調(diào)和后殘留的空氣(氣泡)停留在蠟型的表面而造成。 1)真空調(diào)和包埋料,采用真空包埋后效果更好。 2)包埋前在蠟型的表面噴射界面活性劑(例如日進公司的castmate) 3)先把包埋料涂布在蠟型上。 4)采用加壓包埋的方法,擠出氣泡。 5)包埋時留意蠟型的方向,蠟型與鑄道連接處的下方不要有凹陷。 6)防止包埋時混入氣泡。鑄圈與鑄座。緩沖紙均需密合;需沿鑄圈內(nèi)壁灌注包埋料(使用震蕩機)。 7)灌滿鑄圈后不得再震蕩。 缺陷五:鑄件的飛邊缺陷   主要是因鑄圈龜裂,熔化的金屬流入型腔的裂紋中。   解決的辦法: 1)改變包埋條件:使用強度較高的包埋料。石膏類包埋料的強度低于磷酸鹽類包埋料,故使用時應(yīng)謹慎。盡量使用有圈鑄造。無圈鑄造時,鑄圈易產(chǎn)生龜裂,故需注。 2)焙燒的條件:勿在包埋料固化后直接焙燒(應(yīng)在數(shù)小時后再焙燒)。應(yīng)緩緩的升溫。焙燒后立即鑄造,勿重復(fù)焙燒鑄圈。

+查看全文

16 2020-03

三種鑄造工藝方法分析及其優(yōu)缺點
三種鑄造工藝方法分析及其優(yōu)缺點

普通砂型鑄造的基本原材料是鑄造砂和型砂粘結(jié)劑。常用的鑄造砂是硅質(zhì)砂,硅砂的高溫性能不能滿足使用要求時則使用鋯英砂、鉻鐵礦砂、剛玉砂等特種砂。應(yīng)用廣的型砂粘結(jié)劑是粘土,也可采用各種干性油或半干性油、水溶性硅酸鹽或磷酸鹽和各種合成樹脂作型砂粘結(jié)劑。 砂型鑄造中所用的外砂型按型砂所用的粘結(jié)劑及其建立強度的方式不同分為粘土濕砂型、粘土干砂型和化學(xué)硬化砂型3種。 砂型鑄造用的是很流行和很簡單類型的鑄件已延用幾個世紀.砂型鑄造是用來制造大型部件,如灰鑄鐵,球墨鑄鐵,不銹鋼和其它類型鋼材等工序的砂型鑄造。其中主要步驟包括繪畫,模具,制芯,造型,熔化及澆注,清潔等。 工藝參數(shù)的選擇 1.加工余量 所謂加工余量,就是鑄件上需要切削加工的表面,應(yīng)預(yù)先留出一定的加工余量,其大小取決于鑄造合金的種類、造型方法、鑄件大小及加工面在鑄型中的位置等諸多因素。2.起模斜度 為了使模樣便于從鑄型中取出,垂直于分型面的立壁上所加的斜度稱為起模斜度。3.鑄造圓角 為了防止鑄件在壁的連接和拐角處產(chǎn)生應(yīng)力和裂紋,防止鑄型的尖角損壞和產(chǎn)生砂眼,在設(shè)計鑄件時,鑄件壁的連接和拐角部分應(yīng)設(shè)計成圓角。4.型芯頭 為了保證型芯在鑄型中的定位、固定和排氣,模樣和型芯都要設(shè)計出型芯頭。5.收縮余量 由于鑄件在澆注后的冷卻收縮,制作模樣時要加上這部分收縮尺寸。 優(yōu)點: 1.粘土的資源豐富、價格便宜。使用過的粘土濕砂經(jīng)適當?shù)纳疤幚砗?,絕大部分均可回收再用;2.制造鑄型的周期短、工效高;3.混好的型砂可使用的時間長;4.適應(yīng)性很廣。小件、大件,簡單件、復(fù)雜件,單件、大批量都可采用;缺點及局限性:1.因為每個砂質(zhì)鑄型只能澆注一次,獲得鑄件后鑄型即損壞,必須重新造型,所以砂型鑄造的生產(chǎn)效率較低;2.鑄型的剛度不高,鑄件的尺寸精度較差;3.鑄件易于產(chǎn)生沖砂、夾砂、氣孔等缺陷。 壓鑄工藝原理是利用高壓將金屬液高速壓入一精密金屬模具型腔內(nèi),金屬液在壓力作用下冷卻凝固而形成鑄件。  a)合型澆注        b) 壓射            c) 開型頂件 冷、熱室壓鑄是壓鑄工藝的兩種基本方式。冷室壓鑄中金屬液由手工或自動澆注裝置澆入壓室內(nèi),然后壓射沖頭前進,將金屬液壓入型腔。在熱室壓鑄工藝中,壓室垂直于坩堝內(nèi),金屬液通過壓室上的進料口自動流入壓室。壓射沖頭向下運動,推動金屬液通過鵝頸管進入型腔。金屬液凝固后,壓鑄模具打開,取出鑄件,完成一個壓鑄循環(huán)。 熔模鑄造用蠟料做模樣時,熔模鑄造又稱"失蠟鑄造"。熔模鑄造通常是指在易熔材料制成模樣,在模樣表面包覆若干層耐火材料制成型殼,再將模樣熔化排出型殼,從而獲得無分型面的鑄型,經(jīng)高溫焙燒后即可填砂澆注的鑄造方案。由于模樣廣泛采用蠟質(zhì)材料來制造,故常將熔模鑄造稱為“失蠟鑄造”。 可用熔模鑄造法生產(chǎn)的合金種類有碳素鋼、合金鋼、耐熱合金、不銹鋼、精密合金、永磁合金、軸承合金、銅合金、鋁合金、鈦合金和球墨鑄鐵等。 熔模鑄造工藝過程 優(yōu)點: 1.尺寸精度較高。一般可達CT4-6(砂型鑄造為CT10~13,壓鑄為CT5~7); 2.可以提高金屬材料的利用率。熔模鑄造能顯著減少產(chǎn)品的成形表面和配合表面的加工量,節(jié)省加工臺時和刃具材料的消耗; 3.能極大限度地提高毛坯與零件之間的相似程度,為零件的結(jié)構(gòu)設(shè)計帶來很大方便。鑄造形狀復(fù)雜的鑄件熔模鑄造能鑄出形狀十分復(fù)雜的鑄件,也能鑄造壁厚為0.5mm、重量小至1g的鑄件,還可以鑄造組合的、整體的鑄件; 4.不受合金材料的制約。熔模鑄造法可以鑄造碳鋼、合金鋼、球墨鑄鐵、銅合金和鋁合金鑄件,還可以鑄造高溫合金、鎂合金、鈦合金以及貴金屬等材料的鑄件。對于難以鍛造、焊接和切削加工的合金材料,特別適宜于用精鑄方法鑄造; 5.生產(chǎn)靈活性高、適應(yīng)性強熔模鑄造既適用于大批量生產(chǎn),也適用小批量生產(chǎn)甚至單件生產(chǎn)。 缺點及局限性: 鑄件尺寸不能太大工藝過程復(fù)雜鑄件冷卻速度慢。熔模鑄造在所有毛坯成形方法中,工藝很復(fù)雜,鑄件成本也很高,但是如果產(chǎn)品選擇得當,零件設(shè)計合理,高昂的鑄造成本由于減少切削加工、裝配和節(jié)約金屬材料等方面而得到補償,則熔模鑄造具有良好的經(jīng)濟性。

+查看全文

14 2020-03

知識篇——鑄造模具五大缺陷及其解決方案
知識篇——鑄造模具五大缺陷及其解決方案

缺陷一:鑄造縮孔   主要原因有合金凝固收縮產(chǎn)生鑄造縮孔和合金溶解時吸收了大量的空氣中的氧氣、氮氣等,合金凝固時放出氣體造成鑄造縮孔。  解決的辦法: 1)放置儲金球。 2)加粗鑄道的直徑或減短鑄道的長度。 3)增加金屬的用量。 4)采用下列方法,防止組織面向鑄道方向出現(xiàn)凹陷。 a.在鑄道的根部放置冷卻道。 b.為防止已熔化的金屬垂直撞擊型腔,鑄道應(yīng)成弧形。 c.斜向放置鑄道。 缺陷二:鑄件表面粗糙不光潔缺陷   型腔表面粗糙和熔化的金屬與型腔表面產(chǎn)生了化學(xué)反應(yīng),主要體現(xiàn)出下列情況。 1)包埋料粒子粗,攪拌后不細膩。 2)包埋料固化后直接放入茂福爐中焙燒,水分過多。 3)焙燒的升溫速度過快,型腔中的不同位置產(chǎn)生膨脹差,使型腔內(nèi)面剝落。 4)焙燒的溫度過高或焙燒時間過長,使型腔內(nèi)面過于干燥等。 5)金屬的熔化溫度或鑄圈的焙燒的溫度過高,使金屬與型腔產(chǎn)生反應(yīng),鑄件表面燒粘了包埋料。 6)鑄型的焙燒不充分,已熔化的金屬鑄入時,引起包埋料的分解,發(fā)生較多的氣體,在鑄件表面產(chǎn)生麻點。 7)熔化的金屬鑄入后,造成型腔中局部的溫度過高,鑄件表面產(chǎn)生局部的粗糙。   解決的辦法: a.不要過度熔化金屬。 b.鑄型的焙燒溫度不要過高。 c.鑄型的焙燒溫度不要過低(磷酸鹽包埋料的焙燒溫度為800度-900度)。 d.避免發(fā)生組織面向鑄道方向出現(xiàn)凹陷的現(xiàn)象。 e.在蠟型上涂布防止燒粘的液體。 缺陷三:鑄件發(fā)生龜裂缺陷   有兩大原因,一是通常因該處的金屬凝固過快,產(chǎn)生鑄造缺陷(接縫);二是因高溫產(chǎn)生的龜裂。 1)對于金屬凝固過快,產(chǎn)生的鑄造接縫,可以通過控制鑄入時間和凝固時間來解決。鑄入時間的相關(guān)因素:蠟型的形狀。鑄到的粗細數(shù)量。鑄造壓力(鑄造機)。包埋料的透氣性。凝固時間的相關(guān)因素:蠟型的形狀。鑄圈的***高焙燒溫度。包埋料的類型。金屬的類型。鑄造的溫度。 2)因高溫產(chǎn)生的龜裂,與金屬及包埋料的機械性能有關(guān)。下列情況易產(chǎn)生龜裂:鑄入溫度高易產(chǎn)生龜裂;強度高的包埋料易產(chǎn)生龜裂;延伸性小的鎳烙合金及鈷烙合金易產(chǎn)生龜裂。   解決的辦法:   使用強度低的包埋料;盡量降低金屬的鑄入溫度;不使用延展性小的。較脆的合金。 缺陷四:球狀突起缺陷   主要是包埋料調(diào)和后殘留的空氣(氣泡)停留在蠟型的表面而造成。 1)真空調(diào)和包埋料,采用真空包埋后效果更好。 2)包埋前在蠟型的表面噴射界面活性劑(例如日進公司的castmate) 3)先把包埋料涂布在蠟型上。 4)采用加壓包埋的方法,擠出氣泡。 5)包埋時留意蠟型的方向,蠟型與鑄道連接處的下方不要有凹陷。 6)防止包埋時混入氣泡。鑄圈與鑄座。緩沖紙均需密合;需沿鑄圈內(nèi)壁灌注包埋料(使用震蕩機)。 7)灌滿鑄圈后不得再震蕩。 缺陷五:鑄件的飛邊缺陷   主要是因鑄圈龜裂,熔化的金屬流入型腔的裂紋中。   解決的辦法: 1)改變包埋條件:使用強度較高的包埋料。石膏類包埋料的強度低于磷酸鹽類包埋料,故使用時應(yīng)謹慎。盡量使用有圈鑄造。無圈鑄造時,鑄圈易產(chǎn)生龜裂,故需注。 2)焙燒的條件:勿在包埋料固化后直接焙燒(應(yīng)在數(shù)小時后再焙燒)。應(yīng)緩緩的升溫。焙燒后立即鑄造,勿重復(fù)焙燒鑄圈。

+查看全文

13 2020-03

順祥機械設(shè)備產(chǎn)品解讀--距齒軌
順祥機械設(shè)備產(chǎn)品解讀--距齒軌

距齒軌 也叫銷軌、齒軌條 適用于煤礦井下用刮板輸送機、 轉(zhuǎn)載機的中部槽部分。 用途 齒軌、銷軌安放在齒軌座上是采煤機的行走軌道,齒軌座焊接在中部槽槽幫上,齒軌座與齒軌通過齒軌銷進行鏈接。 結(jié)構(gòu) 齒軌、銷軌按節(jié)距規(guī)格可以分為:126節(jié)距齒軌、147節(jié)距齒軌。 齒軌、銷軌按節(jié)距數(shù)可以分為:3節(jié)距齒軌、4節(jié)距齒軌、5節(jié)距齒軌、6節(jié)距齒軌、7節(jié)距齒軌、8節(jié)距齒軌、9節(jié)距齒軌。 工藝 齒軌、銷軌按制作方式可以分為:鍛造齒軌和鍛打齒軌。 分類 齒軌、銷軌按生產(chǎn)主機廠可以分為:張家口齒軌、西北奔牛齒軌、山西煤機廠齒軌、山東礦機齒軌、鄭煤機齒軌等。 常見齒軌、銷軌型號有:115S-01、01TXG126-5等。 服務(wù)保證 品質(zhì)保證:視產(chǎn)品質(zhì)量如生命。我公司產(chǎn)品嚴格按照國家質(zhì)量管理體系認證GB/T19001 / ISO9001:2015標準,采用先進的設(shè)計理念,使用現(xiàn)代化生產(chǎn)設(shè)備(如數(shù)控雙邊焊機、智能機械手、加工中心等),完善的產(chǎn)品檢測體系,保證產(chǎn)品質(zhì)量合格。 價格保證:市場優(yōu)惠價格。我公司產(chǎn)品材料均選用國內(nèi)外質(zhì)量品牌,在保證品質(zhì)的基礎(chǔ)上,提供市場優(yōu)惠價格。 交貨保證:按照客戶的要求,保證按時交貨。有特殊要求,需提前完工的,公司可組織生產(chǎn)力量,滿足客戶需求。 售后保證:完善的售后團隊。我公司以快速有效的信息反饋體系,確保為客戶提供***的維修服務(wù)。提供完整的產(chǎn)品問題分析和解決辦法,延長產(chǎn)品使用壽命,幫企業(yè)節(jié)省采購成本。

+查看全文

12 2020-03

123456 共67條 6頁,到第 確定
在线中文免费视频- 精品国产污污免费网站- 一区二区久久精品- 手机看片久久久久- 超碰人人在线观看- 亚洲国产人妻麻豆一区二区- 亚洲AV无码成人精品区不卡- 五月天婷婷网址- 国产a级一级久久毛片- 久久中文精品视频- 中文字幕精品在线播放- 亚洲色自偷自拍亚洲综合图片- 99精品偷自拍- 伊人久久精品一区二区三区- 亚洲日本va中文字幕无- 7777理论片午夜无码- 日本在线观看一区- 日韩欧美一字一区- 国产日韩精品视频无码- 尤物蜜芽在线视频亚洲一区- 国产毛片一级久久- 中文字幕码一二三区在线- 国产成人免费在线观看- 中文字幕第一页在- 97久久婷婷国产综合亚洲- 亚洲视频在线免费观看毛片- 欧美性爱视频网- 综合久久久久久久- 超碰人人干人人爽- 欧美日韩亚洲一区二区- 久草免热在线观看- 日韩欧美国产综合高清- 99久久久国产综合色影视- 中文字幕91视频- 欧亚一区二区AV- 不卡中文字幕在线成人网- 精品视频在线观看日韩视频三区- 久久成人国产精品无码- 国产亚洲tv在线观看- 一区二区精品播放- 国产精品偷自久久- 99久久国产免费- 中文字幕无码不卡- 99国产高清自己拍视频- 99精品久久久久- 熟妇一区二区三区- 亚洲综合香蕉久久- 久久综合久久鬼色- 亚洲天堂AV一区二区三区- 中文字幕色一波霸- 自拍偷在线精品自拍偷无码专区- 欧美日韩精品一区二区视频在线- 国内无码成人专区- 国产亚洲综合91精品- 高清国产亚洲精品自在久久- 亚洲国产中文精品第5页- 亚洲精品第二页- 成人午夜福利视频- 欧美日本韩国自拍- 亚洲无码视频自拍- 日本中文在线观看国产- 欧美午夜国产视频- 不卡色老大综合网- 国产精品一亚洲a∨日韩a∨欧美 - 精品国产高清毛片- 国产综合av一区- 国产精品午夜在线播放a- 国产一级一级毛片永久- 亚洲欧美日韩另类- 亚洲欧美另类一区- 国产美女福利片- 精品国产免费久久- 日本韩国精品久久久精彩视频- 国产在线高清伦免费理视频- 日韩成人在线一区- 久久精品无码av一区二区- 三级欧美精品综合- 日产精品99久久久久久- 精品国产一级毛片- 欧美乱妇高清无乱码亚洲欧美- 国产一级亚洲二级- 国产在线播放一区二区日韩- 亚洲一区精品一区在线观看- 欧美爽少妇一区二区- 日韩午夜精品免费理论视频- 污软件不用会员- 日本欧美不卡人妻- 亚洲国产午夜精品理论片不卡- 高清国产美女真人毛片在线- 国产精品五月天- 97国产精品免在线- 国产成人精品一区二三区在线- 亚洲精品天天影视综合网- 亚洲人成中文字幕- 国产日韩在线视看第一页- 国产人碰人摸人爱视频日日- 国产精品久久久久久无遮挡- 亚洲欧美在线观看品- 亚洲av网址在线- 蜜桃麻豆久久久男人天堂网- 亚洲国产成人精品综合- 无码超级大爆乳在线观看- AV影音先锋男人网- 国产一区二区18久久- 精品一区二区人妖- 久精品在线观看- 国产精品久久嫩粉- 亚洲欧美在线另类- 亚洲国产精品自在自线在线观看- 精品日韩不卡视频在线- 亚洲少妇性爱视频- 首页欧美国产日韩- 国产一级毛片成人看视频- 在线网站亚洲观看av- 日韩一区二区精品- 欧美午夜激情福利- 少妇潮喷无码白浆水视频- 日韩国产欧美亚洲一区不卡- 日韩三级中文字幕- 日韩色ΑV一区二区三区- 91视频网址入口- 欧洲激情无码一区二区三区- 中文字幕在线观看国产精品- 亚洲成人高清在线- 久久综合影视精品- 欧美国产美女视频- 久久偷拍福利视频- 国产毛片一区无码视频精品資訊- 熟女精品一区二区在线观看- 国产日韩欧美首页- 国产超碰av在线- 国产欧美日韩中文字幕在线- 欧美久久久大香蕉- 九九这里是精品6国产- 成人久久网站国产- 手机看片久日韩- 手机看片福利永久- 婷婷五月综合网- 日韩久久一二三区高清- 精品无码人妻一区二区三区免费- 高清不卡一区二区- 亚洲成人精品动漫AV一区- 国产免费AV大片- 久草综合在线视频- 国内丰满少妇猛烈精品播- 中文字幕日韩视频乱码- 国产亚洲欧美在线观看三区- 国产亚洲欧美日韩久久图片- 国产午夜无码精品免费看- 日本乱偷人妻中文字幕在线- 午夜福利视频麻豆- 久久另类午夜视频- 欧美一二社区精品- 久久99主播对白视频- 亚洲激情网站在线观看- 国产精品一级毛片无片码- 超级碰碰一区二区- 视频一区在线观看- 久久久久一区二区三区四区- 久草免费在线关看- 亚洲aⅴ欧美综合一区二区三区- 尤物黄色免费网址- 中文亚洲欧美日韩无线码麻豆- 国产精品无套内射- 欧美午夜在线观看日本- 亚洲av无码无人区一区- 日本高清视频一区- 国产高清情侣一区在线视频- 无码最新无码aⅤ专区- 欧美日韩不卡视频- 国产日韩欧美丝袜另类视频- 国产一级AV片精品久久- 国产欧美日韩91- 一区二区高清久久- 国产五月天自拍网- 亚洲精品一二区- 中文字幕制服丝袜无码第一区- 亚洲最大无码av- 日韩欧美国产aⅤ另类- 有码中文字幕在线- 精品一区免费不卡- 九九九热福利视频一区二区三区- 久久伊人久久亚洲综合- 亚洲免费久久一级- 无码一区二区无码- 一级久热爱精品视频- 欧美色欧美亚洲重口二区- 欧美v国产v日韩- 99精品国产一区二区三区在线观看- 精品亚洲一区无码片- 亚洲a∨无码精品色午夜在线观看 国产日韩欧美在线精品首页 - 国产欧美日本精品- 超碰在线免费成人- 亚洲欧美另类精品日韩- 日韩超碰专区无码琪琪- 亚洲欧美另类精品日韩- 久久久国产精品福利免费- 国产高清av麻豆久久- 狼友视频成人网站- 91热成人精品国产免费- 香蕉av不卡一区二区三区- 国产精品免费看久久久香蕉- 国产乱伦视频网- 国产AV人人夜夜澡人人爽- 九色国产精品视频- 亚洲av色男人的天堂- 亚洲人成日韩中文字幕不卡- 手机免费不卡在线观看视频毛片- 日韩激情无码乱码- 亚洲欧美一区二区三区免费看- 精品尤物视频在线观看- 99免费人妻视频观看- 日韩好吊妞中文字幕在线- 九九久久久免费精品国产- 99国产精品资源在线观看- 久久久无码喷水日本动漫一区- 日韩欧美成人美女- 国产超碰精品在线- 国产91麻豆免费观看久- 日韩综合久久91- 精品国产91亚洲一区- 国产精品视频一- 欧美日韩国产一区二区免费- 亚洲成人无码精品- 91精品在线播放黑丝- 日韩无码高清一区二区加勒比- 欧美成人精品在线- 在线观看亚洲欧洲精品- 国产精品高潮视频- 国产国语国拍精品- 欧美精品在线观看- 日本久久少妇高清- 日韩精品第一区- 久久久久久久久国产一区- 国产亚洲精品自在线亚- 成人专区亚洲专区无码- 久久精品一区二区三区动漫- 国产成人免费AV不卡- 一区二区无码AV- 中文字幕在线精品无码一区- 亚洲中文无码字幕- 中文字幕精品卡通动漫- 日韩综合天堂蜜臀在线- 成人在线亚洲精品一区二区- 无码不卡中文字幕av- 中文字幕AV毛片在线观看- 一区二区精品视频日本- 亚洲综合日韩欧美- 中文字幕激情亚洲精品- 午夜福利视频一区二区二区- 视频一区二区三区成人- 国产精品无码一级- 日本中文字幕在线观看一区二区- 九草中文视频在线- 亚洲国产精品91- 欧美视频精品在线观看- 国产精品v欧美精品v日韩精品青青- 久久久午夜视频- 久久国产日韩精品久久- 亚洲高清av无码- 日韩在线不卡播放- 日本中文国产在线- 国产免费变态视频网址网站- 黄色三级片在线免费观看- 亚洲色Av性色在线观看无码不卡- 亚洲一区国产俄罗斯极品- 无码国产精品成人- 最新亚洲欧美在线观看- 亚洲国产精品毛片- 国产56页精品- 国产人成精品亚洲第一精品- 国产一区二区精品久久妓女- 亚洲国产欧美日韩精品一区二区- 日韩欧美国产午夜久久久- 免费 国产 高潮- 国产精品无码专区在线- 天堂av中文在线- 毛片视频免费一区二区- 最新亚洲中文字幕- 亚洲欧美成人中文- 99re这里只有精品在线一区- 日产精品久久久一区二区福利- 国产欧美色播在线播放- 午夜免费小视频- 国产精品第二页- 一区二区三区国产大片- 韩日一区二区三区- 国产精品第1页- 国产欧美一区视频在线观看 - 精品国产熟女少妇- A久久精品国产精品- 国产亚洲首页在线观看- 久草视频精品在线- 久草视频观看在线- 亚洲天堂色拍拍- 欧美日韩其他另类- 我要看黄色毛片- 超碰精品在线观看- 九九九免费视频- 成年人毛片视频- 一区二区三区在线- 无码不卡一区二区- 国产av区一区二- 国产免费人人看大香伊- 亚洲综合成人在线观看- 久久亚洲国产成人无码AV- 日操夜操天天操- 久草综合在线视频- 国产成人美女AV- 久久久久久加勒比- 国产熟女偷窥高潮精品一区- 国产精品水嫩水嫩- 中文字幕无码AV正片AV- 亚洲天堂一区二区在线- 伊人二区三区在线- 亚洲欧美日本免费视频- 国产不卡无码av- 欧美中文国产字幕- 五月天婷婷网址- 香蕉视频污污污在线观看- 精品久久久久久亚洲综合网- 9亚洲高清免费无码- 一区二三区国产- 久久久综合激情吧- 亚洲一二三区视频- 亚洲AV无码一级在线观看- 日韩亚洲天堂日韩视频在线- 欧美不卡视频欧美不卡视频- 国产 第一页日韩- 欧美精品在线一区- 中文字幕乱码无遮挡精品视频- 最新中文字幕av第一区- 亚洲成人激情久久- 亚洲成精品自拍- 一级a爱做片观看免费- 亚洲天堂国产剧情- 国产污污污网站- 精品香蕉99久久久久网站- 国产欧美在线播放- 成人午夜毛片在线看- 欧美一区二区福利视频- 欧美日韩成人二区- 亚洲字幕AV一区- 日韩系列无码一中文字幕- 国产a精品三级- 亚洲 av 二区- 8050午夜理论二级- 日韩伦理一区二区- 一级黄片精品糸列- 极品嫩模艾小青高潮潮喷- 亚洲伊人色欲综合网- 亚洲天堂视频图- 欧美日韩国产一区二区在线看 - 国产精品日韩无码- 国产97在线日本- 国产精品人娇在线内谢- 亚洲欧美另类精选- 无码日韩精品一区久久 - 国产精品亚洲五月天高清- 国产精品人妻4p一区- 国产一区二区黄色激情片- 综合日本免费久久- 欧美日韩一区成人- 久久久久国产成人免费精品免费- 久久国产精品自线拍免费- 在线精品日韩一区二区- 亚洲免费av伊人- 国产日韩一区二区免费视频- 日韩丝袜视频一区二区- 国产高清精品在线91- 日本欧美成人一区- 国产中文一区二区- 欧美激情在线不卡一区二区- 日韩无码三级视频- 中文字幕乱视频- 日本伊人久久综合- 水蜜桃亚洲精品一区二区- 久久久精品一级二级三级- 国产内射在线观看- 国产国语自产拍在线观看- 国产在线成人视屏- 欧洲精品一区二区- 中文字幕久久人妻色欲- 中文字幕一区日韩在线视频- 亚洲综合天堂AV网在线- 日韩一区二区不卡高清- 欧美亚洲日韩国产另类精品- 国产野外强奷系列在线播放- 日本一区二区三区高清免费- 在线观看国产日韩一区二区三区- 好吊操这里有精品- 欧美性爱在线观看- 国产一区二区三区久久精品小说 - 在线观看欧美亚洲一区二区- 黄色三级毛片a国产- 成人无码大片a毛片久久- 91人妻无码一区二区精品- 成人国产欧美日韩在线观看- 久久精品成人va- 精品综合久久久久久88- 亚洲日本天堂久久- 伊人久久网站无码- 伊人久久综合欧美- 欧美亚洲综合二区- 亚洲视频免费观看- 视频二区一区国产精品天天- 日韩欧美国产aⅤ另类- 婷婷六月国产在线- 国产手机精品一区二区=- 国产99视频免费- 欧美一区黄在线免费观看- 欧美激情亚洲中文- 久99视频精品永久免费- 成人午夜视频免费观看- 中文字幕在线永久在线观看- 亚洲国产精品成人综合在线- 日韩欧美日韩综合亚洲- 日韩专区+中文字幕- 日韩免费在线一区- 国产自产中文一区- 亚洲国产对白在线观看- 国产精品国产三级区别- 亚洲无码专区激情- 欧美性爱在线观看第一页- 一区二区操操操久久网站- 成人手机在线观看不卡aV- 中文字幕青青草- 日韩在线欧美在线- 蜜汁AV无码国产- 日韩av无码高清- 日韩av无码高清- 国产精品欧美精品日韩- 五月天激情社区- 国产无套护士在线观看- 国产尹人综合香蕉- 精品国产免费高清久久久久久- 亚洲国产成A∨人天堂无码- 亚洲国产欧美在线人成- 欧美日韩国产专区精品- 日韩国产精品一区- 亚洲欧美日产在线观看- 欧美一区二区三区免费看视频- 欧美一线不卡在线播放- 欧洲在线视频一区- 国产九九视频在线- 国产aA无码视频- 色欲精品无码一区二区无码- 首页欧美国产日韩- 中文亚洲欧美日韩无线码麻豆- 99精品视频自拍- 在线亚洲欧美国产精品- 亚洲少妇无码精品视频- 亚洲乱码久久久- 无码高清伦理一区- 午夜大片免费观看- 亚洲色图 综合- 91精品国产一区二区功能- 国产精品视频11- 亚洲欧美乱日韩乱国产- 一区二区欧美日韩高清- 亚洲精品国产亚洲精品国产- 国产精品香蕉在线一区二区- 国产自嫩模一二区- 欧美日韩亚洲成人- aⅤ人妻中文无码在线- 日本成人视频在线一区二区- 久草最新在线视频- 九九九国产视频- 人妻一区二区三区无码99- 国产欧美日本不卡- 囯模一区二区三区- 99在线看精品亚- 欧美精品一区三区- 成人精品免费视频- 亚洲丝袜美腿无码一区二区- 国模炮轰啪啪一区二区- 激情不卡一二三区- 国产高清精品一区- 日韩无码免费9亚洲天天- 成人动视频国产欧美精品- 欧美性大战久久久久久- 色噜噜人妻丝袜av先锋音- 国产三级精品美女三级- 亚洲精品自拍AⅤ在线观看- 亚洲AV日韩精品一区二区不卡- 精品欧美一区二区三区在线观看- 另类专区亚洲综合- 国产av一区二区网站- 一区二区看美女视频- 国产日韩综合不卡免费观看- 国产女人喷潮免费视频- 国产一级av国片免费- 国产高清一区二区在线观看- 久草国产精品视频- 国产午夜免费视频- 亚洲成av人片在- 99精品久久久久久99蜜桃- 中文字幕中文字幕在线网- 久久综合精品激情- 亚洲一区二区三区不卡国产tv- 5月激情久久久- 日本成人综合久久- 青草欧美日本一区二区- A国产精品无码久久综合- 无码日韩免费一区二区三区- 国产人成无码毛片视频在线- 亚洲欲女国产精品- 亚洲国产精品毛片- 黄瓜小视频污污- 亚洲va在线观看- 国产精品欧美在线播放- 国产亚洲现在一区二区中文- 久草AV一区二区- 国产精品欧美在线播放- 黄色无码视频一区二区在线观看- 五月丁香婷中文- 无码一线天在线观看- 91人妻无码精品一区二区- 欧美日韩久久高清- av手机免费观看- 成人三级亚洲无码网站- 久草视频在线看- 亚洲日本中文字幕在线视频- 丰满人妻熟妇乱又仑精品- 韩日一区二区三区- 久久国产精品国产毛片- 亚洲一二三在线- 97国产成人视频- 亚洲国产中文一精品综合久久- 91久久综合亚洲鲁鲁五月天- 欧美中文在线观看- 亚洲aⅴ无码码潮喷在线观看- 一级a特黄大片a- 国产无遮挡无套在线观看- 亚洲综合激情网- 日本乱偷中文字幕久久久- 国产一级无码在线观看- 欧美视频在线观看一二三区- 明星无码视频一区二区三区- 人妻中文字幕无码专区$- 久草日韩视频青青- 嫩草成人国产精品- 亚洲一区二区三区91- 人妻精品中文一区二区视频- 欧洲激情无码一区二区三区 - 国产欧美日韩一区二区超碰- 日一区二区三区- 日韩AV无码中文无码小说精品 - 国产精品手机在线观看- 青青操日本另类在线视频- 99国产欧美久久久精品- 中国黄色AA级毛片- 国产精品成人影视- 日韩国产自产拍av在线- 日韩欧美亚洲乱码中文字幕- 国产艳妇av手机在线- 一级香蕉视频在线观看- 国产在线一区二区三区精- 国产日产欧美视频在线播放- 中文字幕一级片- 国产乱在线视频- 无码久久精品一区二区免费- 国产第一页精品12页- 91亚洲欧美一区二区三区- 国产精品大片在线网址- 亚洲精品国产免费- 超碰97免费在线- 超碰97免费在线- 日韩免费aⅤ一区- 九九机热只有精凯- 国产成人a区在线- 亚洲a黄毛片无码一级网站- 国产偷窥国模一区二区三区- 国产亚洲网站大全- 国产国语高清在线视频二区- 国产午夜无码精品免费看- 无码人妻少妇色欲视频一区- 久久真人毛片免费视频- 日韩无码VA一区- 国产精选毛片一区二区三区- 国产农村久久一级毛片- 日韩欧美手机在线- 日韩 欧美 综合- 婷婷丁香五月激情- 免费无码在线不卡- 三级网站欧美日韩- 亚洲午夜高清在线- 99国产第一页第二页第三页- 中文字幕在线码一区- 亚洲AV中文无码- 亚洲高清av无码- 欧洲精品第一区第二区三区- 亚洲国产欧美在线人成- 一区二区免费精品在线观看国产- 亚洲AV高潮白浆流出- 欧洲久久久精品一区二区三区- 人妻少妇精品视频一区二区三区- 老熟妇一区二区三区aV国产- 国产一区二区三区美女- 亚洲精品成人在线- 亚洲欧美国产精品久久- 久久成人综合视频- 久久国产精品77777蜜臀- 性做无码视频在线观看- 最新午夜福利视频网站- 日韩欧美国产午夜久久久- 国产免费高清无码一二三四- 国产精品国产三级国aⅤ- 中文字幕亚洲日韩欧国无码- 日韩无码!中文字幕!乱轮- 国产日韩欧美丝袜另类视频- 在线观看免费毛视频欧美- 国产在线成人黄色- 在线不卡成人AⅤ- 黄色成人午夜视频- 中文字幕无码人妻在线视频- 成人视频中文字幕- 人妻中文字幕无码专区$- 欧美口爆吞精不卡视频- 亚洲国产综合一区成人- 伊人久久精品国产- 国产欧美久久一区二区三区- 在线观看无码视频- 色综合久久伊人- 欧美成人免费一区二区三区 - 久久99久久久久- 婷婷综合缴情五月伊亚洲- 一区二区三区毛片- 欧美国产视频精品一区二区三区 - 国产成人高清精品观看- 日本一区二区三区久久久- 亚洲精久久久久久午夜剧场- 超碰久久在线97- 亚洲不卡av一区二区三区- 亚洲男人的天堂一区二区无码- 亚洲A∨无码精品国产成人- 亚洲国产精品1区2区- 黄色一级片在线- 99伊人精品视频- 国产永久在线免费- 亚洲色v激情一区- 日韩亚洲天堂精品- 99国产高清自己拍视频- 欧美性爱一级久久- 亚洲日韩见加勒比- 亚洲国产黄视频免费观看- 日韩一本之道一区中文字幕- 亚洲国产亚洲国产一区二区- 欧美日韩综合网在线视频- 国产毛片中文精品- 香蕉视频久久青青- 国产91视频地址- 六月婷婷综合网- 中文字幕av首页- 日韩无码国产无码- 亚洲一区二区在线国产- 亚洲国产制服丝袜第一页- 亚洲欧美高清不卡- 欧美激情成人网- 亚洲清纯唯美区一区二- 国产无码AV成人- 久久久久黄色五片- 亚洲日韩精品第一区- 国产丝袜美腿一区二区三区- 日韩专区亚洲色y图- 亚洲高清av无码- 亚洲精品久草香蕉导航- 亚洲日韩一区二区三区中文字幕- 亚洲中文字幕αV- 国产精品美女久久久网站- 欧美承认在线a- 亚洲色图人妻在线- 中文字幕国产精品综合一区- 国产精品久线在线- 黄色91在线在线视频观看- 日本久草一区二区- 无码第一页久久日- 久久偷拍你懂的- 国产高清情侣一区在线视频- 超碰二区三区一区- 无码一区二区三区重色口味- 国产一在线精品一区在线观看- 91精品国产91无码网站- 日韩一级一片内射视频精品- 99久久精品免费看国产- 91福利视频午夜- 国内精品久久久久久2021- 国产欧美一级二级三级- 亚洲毛片高免费视频- 国产亚洲99久久- 无码一级在线视频- 九热这里只有精品国产免费- 亚洲不卡视频在线播放- 不卡高清无码免费- 国产污污污网站- 亚洲国产欧美人成- 91天堂一区二区- 亚洲精品九九九九- 国产传媒国产精品国产主播日韩- 久久综合日韩无码- 精品国产91在线直播- 亚洲一级亚洲三级- 亚洲AV成人精品网站在线演者- 亚洲熟女在线视频一区二区- 国产男女猛视频在线观看- 911精品一区二区在线观看- 日韩精品自在线二区- 极品少妇流白浆草莓视频- 久久精品a国产亚洲v高清不卡- 中文字幕一级片- 国产无码日韩av- 高清国产一级真人片国语- 国产精品一区二区不卡系列- 蜜桃污污污网站- 国产精品二区三区- 欧美爽少妇一区二区- 亚洲人午夜福利片- 久久精品国产亚洲AV无码不- 国产免费无码无卡在线精品- 亚洲欧美日本国产- 国产第一页精品12页- 怡春院国产精品- 亚洲黄色小视频- 亚洲18AⅤ在线- 精品一区二区三区日本久- 麻豆国产精品久久久一区二区- 日本道在线观看色天堂蜜桃- 狠狠久久中文字幕- 久久久久久99- 国产欧美视频综合第一区- 国产主播福利一区二区- 亚洲无码国产精品日韩欧美- 国产亚洲精品手机蜜臀AV- 国产精品污视频- 久久精品资源一区二区三区- 日本福利精品在线- 国产专区高清在线- 91视频日韩无码- 久久水蜜桃午夜视频在线观看- 国产日韩亚洲精品欧美- 久久免费高清视频- 国产无码AV成人- 无码不卡免费毛片- 黄色高清视频不卡- 偷窥国产亚洲免费视频- 亚洲色图综合中文无码搜索- 黄色国产精品视频- 日韩精品在线一区- 精品午夜一区二区三区在线观看 - 国产精品综合区在线观看- 日韩婬乱a一级毛片色优优- 五月丁香欧美性爱- 色综合久久综合- 国产一区二区二区按摩拍- 国产精品免费传媒- 欧美综合日韩专区麻豆久久- 国产精品欧美亚洲韩国日本不卡- 久久少妇中文字幕在线观看- 亚洲手机无码在线- 久久亚洲成人a- 国产亚洲超碰精品- 国产欧美日韩不卡一区- 国产A∨无码日韩毛片- 欧美色中文字幕第一页- 亚洲免费av一区- 国产精品一亚洲a∨日韩a∨欧美 - 国产激情对白在线- 日本在线不卡视频- 亚洲日韩在线精品视频免费观看 - 精品夜夜嗨AV一区二区三区- 国产欧美日韩户外自拍- 九一精品在线欧美在线观看- 免费国产无码乱伦- 97超碰人人看超碰人人- 日韩制服丝袜中文字幕人妻- 亚洲综合激情网- 丝袜不卡一区二区- 成人一区二区三区- 成人国产精品av- 人妻精品三区四区- 日韩欧美综合网在线观看- 国产a精品三级- 亚洲日韩在线播放- 亚洲高清一二三区- 欧美亚洲日韩国产综合浪潮- 久久久久久无码无码久久久- 成 人 亚洲美女AV- 亚洲乱码国产乱码精品- 制服师生亚洲无码不卡一区久久- 污污的视频网站- 亚洲视频中文字幕- 国产日本一区二区在线- 亚洲色丰满少妇高潮- 亚洲日本视频在线观看- 日韩人妻精品视频免费一区- 国产在线欧美观看- 亚洲 欧美 日韩 在线- 久久久久久久97- 亚洲成人乱码一区二区- 亚洲国产综合在线- 欧美色图在线播放- 亚洲高清国产精品av- 国产黄色免费系列- 本久久伊人东京热加勒比- 日韩有码无码无码无码视频- 久久久精品电影- 亚洲中文无码视频在线观看- 韩国AV一区二区- 欧美 亚洲 制服 精品- 美日韩一区二区- 亚洲一级毛片无码- 日韩高清av无码- 国产好吊日视频在线- 综合日韩一区在线- 欧美日韩三级不卡- 超碰在线免费AV- 国产在线精品观看首页- 免费无码在线不卡- 中文字幕+在线- 国产成人高清av片一区二区- 亚洲欧美不卡高清在线- 亚洲天堂一区精品- 日韩少妇一级特黄毛片- 日本极品a级片- 精品国产三级无码影视- 国产亚洲这里只有精品观看视频- 久草综合视频在线- 亚洲av无码久久忘忧草- 国产在线无码视频- 99色热国产视频精品- 一级激情AV在线播放- 亚洲精品永久国产图片区- 色哟哟AV秘一区二区三区- 成人VR一区二区三区久久久- 亚洲图片日韩无码一区二区- 国产精品视频免费- 欧美精品午夜免费- 国产91在线中文- 日本一二三区精品- 日韩AV无码一区二区三区- 久青青草av在线- 国产麻豆旡码aⅴ- 久久综合无码四区- 久久精品人成免费- 国产三级精品三级在线看- 国产精品亚洲美女久久久- 国产乱伦一二三区- 最新国产AV网址- 日韩中文字幕精品在线观看- 看国产一级毛片- 精品国产一品二品在线观看- 五月激情综合网- 国内精品久久久久久2021- 国产在线观看高清精品- 国产一级免费片- 国产精品理论片- 亚洲精品一二区- 欧美日韩在线播放一区- 日韩精品中文字幕视频在线- 91天堂一区二区- 精品国产熟女少妇- 91精产国品一二三区- 亚洲a在线观看- 日韩av无码一区二区三区四区- 国内成人国产精品- gav男人天堂- 久草一本国产免费- 国产精品第6页- 人妻中文字幕无码久久一区- 久久精品无码专区东京热- 亚洲成av人在片观看- 久久精品国产成人综合- 亚洲伊人色欲综合网- 亚洲精品国产日韩- 五月天最新网址- 日韩一区二区不卡- AV大片三区四区- 亚洲精精品一区二区三区- 韩国精品久久久久- 成人在线第一页- 久热精品最近在线观看- 久久成人国产精品无码- 久久综合热这里只有精品- 国产精品一区91在线- 国产精品人娇在线内谢- 日韩欧美国产免费一区- 九九机热只有精凯- 久久超超碰精品国产人人爽- 久久国产偷拍精品- 久草超碰国产在线观看- 99久久久无码国产精品九色- 一区二区三区在线- 国产Av无码专区影视- 国产无码一区二区三区四区- 97成人资源视频- 亚洲Av网站网址免费观看- 日本中文字幕在线观看一区二区- 欧美高清精品一区二区三区- 在线视频欧美日韩精品- 91中文字幕无码- 成人无码毛片AV- 国产精品第8页- 黄色无码在线观看视频- 日韩一级 片中文字幕mv- 亚洲第三免费视频- 日本一区二区三区国产- 欧美亚洲免费在线- 在线国产二区三区- 中文字幕首页系列人妻- 国产视频欧美事- 人妻激情一区二区三区- 亚洲一区二区在线免费观看- 精品无码免费看- 久久久久亚洲不卡- 偷无码一区二区蜜桃AV- 日韩欧美国产偷- 亚洲a色网视频- 亚洲黄色第一页- 久久久久黄色五片- 99久久精品自在自看国产- 亚洲一区无码视频- 国产精品五月天婷婷视频- 国自产拍精品福利- 综合网中文字幕- 午夜无码精品免费观看- 国产av无码专区亚洲毛片- 欧美国产日韩在线- 亚洲国产成人网站- 欧美无砖专区日韩- 黄色片在线免费观看a- 成人免费一级片- 一级国产毛片在线- 亚洲图片综合区另类图片- 精品国产亚洲av成人观看- 国产精品高清资源- 日韩无码永久免费- 成人VR一区二区三区久久久- 日韩欧美成人美女- 国产麻豆旡码aⅴ- 日本欧美成人在线- 亚洲精品国品乱码久久久- 51国产精品一区二区三- 国产在线激情一区二区- 中日韩精品高清在线- 亚洲精品狼友在线播放- 91久国产成人在线观.- 日韩国产无码AV- 日本女人一级视频在线观看- 国产精品亚洲美女久久久- 久久国产亚洲AV无码- 99精品国产91久久久久久- 亚洲第1页色图- 免费在线黄色网- 一区二区三区亚洲国产综合- 亚洲综合色一区- 中文字幕大看蕉永久网下载- 日韩一二新区无码- 青青操国产视频- 成人aⅴ中文字幕不卡- 亚洲综合久久一本伊一区- 久久精品精品无码一区三区剧情- 久久免费视频99- 日韩精品一级毛片在线播放- 亚洲国产日韩综合在线- 久久久久久黄人妇精品无码- 香蕉免费在线视频- 日本成人视频在线一区二区- 亚洲伊人中文字幕- 精品久久久久久久久婷婷- 99久久中文字幕人妻- 欧美精品白浆视频- 一级a特黄大片a- 久久国产伦子伦精品- 永久免费∧V无码网站国产- 亚洲天堂视频图- 国产三级在线不卡- 国产成人免费在线视频- 美女精品不卡国产- 精品国产在天天线2018- 国产精品无码一级毛片不卡视频- 国产精品极品名人视频- 蜜臀av一区二区- 99精品一区二区- 日本在线一区看片- 国产不卡在线看- 欧美不卡网站免费- 日韩综合久久伊人- 日本熟女午夜福利视频- 黄色一级片在线- 熟女视频一区二区- 久久久人妻视频网- 日韩人妻无码精品一专区二区- 男人久久久精品乱码一区二区- 国产乱人伦偷精精品视频- 日本福利片国产午夜久久- 99热这里只有精品2- 日韩美女在线观看不卡一区- 日韩欧美传媒一区二区- 亚洲国产大片免费网站- 亚洲中文一区二区- 综合自拍欧美乱伦- 日韩成人AV毛片- 无码区a毛片免费视频99蜜- 男人天堂欧美成人- 成人精品国产一区- 亚洲一区二区三区香蕉下载- 最新2022国产精品国产精品- 国产欧美亚洲呦一区二区- 国产成人精品秘- 亚洲欧美日本∨在线观看- 日本不卡高清视频v中文字幕- 美日韩一区二区- 日本不卡高清视频v中文字幕- 国产黄色探花视屏- 永久在线精品国产免费- 永久在线精品国产免费- 五月清纯色噜噜- 欧美日韩日本在线- 中文国产成人久久- 一本大道一卡2卡三卡4- 久久精品免视看国产免费- 亚洲a中文字幕- 亚洲日韩欧美在线午夜- 日本一区高清视频- 欧洲一区二区在线- 无码成a∧人片在线播放- 欧美在线观看一区- 亚洲中文字幕在线播放- 精品乱码一区二区- 精品国产一区二区久久- 国产欧美影音先锋一区二区三区 - 亚洲三级精品在线观看- 综合欧美国产亚洲- 亚洲欧美日韩在线线精品- 亚洲黄色网在线免费观看- 99这里只有精品- 欧美精品一区二区三区 高清- 伊人成长激情综合- 人人狠狠综合99综合久久- 亚洲另类欧美另类- 久久精品无码亚免费国精品- 欧美日韩一级视频- 精品人妻人人做人人爽夜夜爽- 亚洲日韩欧美天堂- 久久精品人成免费- 国产一区二区免费在线观看视频- 午夜剧场图片亚洲- 欧美在线中文字幕- 国产日本三级视频- 成人在线污精品污- 91免费黄色毛片视频- 亚洲激情网站观看- 无码一区二区三区重色口味- 日本高清视频一区- 99无码一二三区- 亚洲男人的天堂久久精品- 久久精品色婷婷国产福利- 国产欧美日韩成人电影- 日韩不卡一区=区- 亚洲V成人无码久久精品- 亚洲黄色在线观看- 午夜网综合资源AV- 欧美国产激情二区三区- 97人人精品在线- 欧美一区二区无码在线观看- 在线观看国产综合精品- 精品自拍亚洲一区在线- 一区二区三区中文字幕奶水- 亚洲高清中文字幕- 成人国产片视频在线观看- 国模无码一区二区在线播放- 亚洲午夜福利一区二区三区- 国产自产在线视频一区- 极品人妻一区二区- 91啦精品国产毛片在线看- 亚洲国产一区美女在线- 日韩成人AV无码一区二区- 久久久久久九九99精品- 成人不卡免费视频- 91精产国品一二三区- 国产欧美精品一区二区三区麻豆- 国产精品午夜激爽毛片- 欧美成人视频网站一区二区- 亚洲日韩av片在线观看- 国产精品综合久久新视频- 永久一区二区国产AV- 中文字幕在线看- 亚洲日韩在线播放- 久草免费在线视频- 午夜精品无码视频网站- 一区二区无码AV- 亚洲欧美日韩网址- 久久综合中文无码- 中文字幕亚洲自拍- 国内一区二区视频- 久草视频在线亚洲- 亚洲乱码国产乱码精品- 久久高清国产视频- 亚洲欧美日韩成人- 手机看片日韩人妻少妇- 国产亚洲精品MV第十页- 狼友精品视频免费观看- 欧美精品网站在线播放- 国产一区色欲AV- 一区二区AV无码- 久久国产福利精品不卡高清- 久久成人精品国产- 精品久久综合区欧- 国产乱婬片视频- 99久久伊人精品- 综合中文亚洲欧美- 欧美日韩乱伦一区- 亚洲无码中文AV- 在线午夜熟女三级一区二区三区- 超碰免费在线观看- 国产一区二区在线播放简介- 波多野结衣网站- 美日韩免费视频- 久久国产成人高清精品亚洲- 久久久久无码中- 国产精品性久久- 一区二区精品在线- 成人毛片视频在线观看- 大地资源网在线观看- 成人精品国产一区- 日本免费一站无码- 日韩欧美高清在线- 天天综合网久久- 国产亚洲春色无码- 高清无码中文字幕av大全- 国产美女精品自在线一区- 久热这里只有精品中文字幕- 国产琪琪乱码在线观看- 人人爽亚洲AV人人爽AV- 无码自拍少妇亚洲- 国产无遮挡久久久- 日韩欧美手机在线- 中文人妻无码一区二区三区久久- 午夜男人的天堂- 久久一区二区无码- 最新无码av在线- 日本精品福利视频- 日韩AV一级无码- 国产成人高清在线视频无码- 久久亚洲AV永久无码精品成人- 国产精品亚洲专区一区二区- 亚洲精品特黄毛片- 亚洲欧美一区二区三区免费看- 久久久加勒比AV- 日本少妇免费精品- 国产欧美韩国三级在线- 欧美日韩高清不卡在线看- 久草免费在线关看- 久久99国产白浆- 欧美精品中文字幕在线视- 国产国语自产拍在线观看- 国产精品久操视频- 亚洲欧美中文乱伦- 亚洲国产精品日韩专区av- 中文字幕不卡av- 久久久精品一级二级三级- 欧美日韩久久无码- 99热这里只有精品免费热- 国产a级一级久久毛片- 国产日韩欧美激情专区- 国产人成在线播放- 91久久青草精品38国产- 亚洲欧美另类一区二区- 日韩超碰人人来人人做人人添- 日本不卡一区二区精品视频- 欧美亚洲h在线一区二区- 精品无码成人视频- 五月婷婷乱伦中文字幕- 成人免费一区二区- 在线国产精品午夜- 精品无码一区二区三区视频免费- 夜夜春无码视频- 日韩视频在线免费- 欧美亚洲日本制服丝袜- 日韩无码久久精品- 久久亚洲免费无码- 国产精品久久久久永久免费- 亚洲国产精品综合久久20- 国产综合一区在线观看91- 一级片搜索视频亚洲- 亚洲精品aⅴ无码精品- 精品国产免费看- 日韩欧美伊人久久大香线蕉- 亚洲图片婷婷丁香五月天- 久久精品国产欧美另类亚洲- 欧美日韩视频在线播放- 国产成人精品日本亚洲1- 丰满人妻一区二区三区四区五区- 久久精品一级无码视频- 日韩精品免费看- 伊人久久大综合小- 一级中文字幕av高清- 成人日韩有码在线- 一区二区在线 - 中文字幕第一页在- 日本人妻丰满美女久久久久- 国产午夜男女在线- 国产成人免费视频- 高潮被操出水视频欧美日本- 97日日碰人人模人人澡- 2019伊人高清无码- 日韩久久精品免费一区二区- 欧美人妻不卡在线- 男女性久久久久久- 久热这里只有国产中文精品- 国精品午夜久久- 国产精品日韩av在线一区- 国产伊人在线观看- 日韩精品人妻无码免费视频 - 国产精品第1页- 亚洲无码三四五区- 三级亚洲少妇免费- 一级a特黄大片a- 外围国产理论片- 国产一区二区三区高清视频- 香蕉久久夜色国产- 免费的av片毛片- 午夜亚洲精彩视频- 国产美女流白浆视频99- 中文字幕有码日韩- 视频一区在线播放国产- 97免费公开福利无码视频- 伊人欧美一区二区- 亚洲第一狼国产综合网站- 国产中文无码日韩- 成人AV在线网站- 最新国产午夜福利- 亚洲欧美日韩综合- 欧美国产亚洲日韩在线二区- 久久久久久无码无码久久久- 国产最新无码A∨- 在线播放av网址- 伊人久久综合日本- 一级一片免费看- 国内一区二区视频- 国产高清免费av- 中文乱码免费一区二区- 精品三级无码国产在线观看- 欧美一区二区三区四区蜜桃视频 - 国产精品调教视频免费看- 成人久久网站国产- 手机不卡三级在线- 嫩草伊人久久在线- 亚洲午夜福利一级无码- 手机看片福利永久- 久久女女九九九- 成人精品无码一区二区三区- 精品国产三级a- 精品无码久久一区二区三区- 成人日韩国产在线- 国产精品AV一区- 国模无码一区二区- 亚洲av综合日韩一区二区三区- 国产乱子伦无码精品视频- 天天影视视频一区- 国产三A精品视频- 亚洲日韩一中文字暮av- 东京热 综合在线- 综合亚洲子乱视频- 亚洲人人超碰在线- 五月丁香婷婷激情综合- 亚洲精品天天影视综合网- 国产欧美羞羞视频一区二区三区- 日韩黄在线观看免费视频- 国产精品中文一区- 国产免费一区二区- 午夜欧美日韩精品久久久- 午夜福利国产网站- 国产女同一区二区三区免费站- 亚洲VS人妻一区二区三区- 国产无码福利视频- 亚洲欧美国产手机自拍- 久久综合网亚洲- 91福利刘玥国产在线观看- 亚洲另类天堂一区二区三区- 日本熟女少妇一区二区三区- 91福利刘玥国产在线观看-
